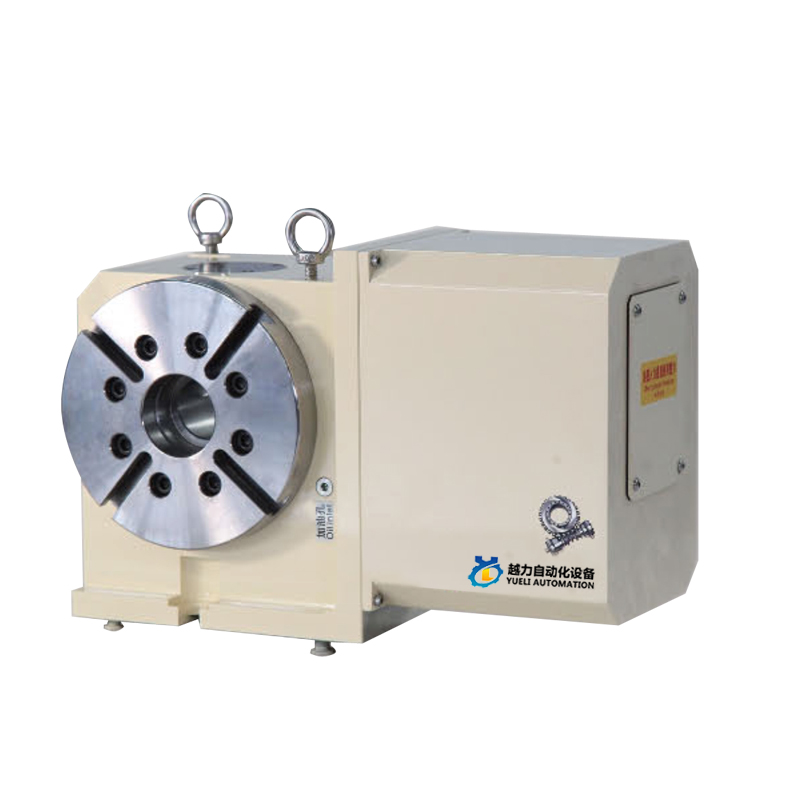

200 CAM грамофон со четири оски

Можете да бидете сигурни дека ќе купите 200 CAM грамофон со четири оски од фабриката YueLi и ние ќе ви ја понудиме најдобрата услуга по продажбата и навремена испорака.

Испрати барање

Опис на производот

грамофон со четири оски CAM YUELI200

CAM тип нулта задна повратна реакција CNC ротација

Како професионално производство на CAM грамофон со 200 четири оски, можете да бидете сигурни дека ќе купите 200 CAM грамофон со четири оски од нашата фабрика и YueLi ќе ви ја понуди најдобрата услуга по продажбата и навремена испорака.

Структурата на пренос на камери-валјак е усвоена во внатрешноста на производот.

CAM вратило игла валчест лежиште предкомпресија без празнина тркалање погон.

Без лизгачко триење, постојано одржувајте без карактеристики на празнини.

Висока точност на повторување на движењата напред и назад.

Висока ригидност, висока ефикасност.

Не предизвикува слаба прецизност поради порастот на температурата.

Нема потреба од редовна калибрација и прилагодување.

Принцип на работа и карактеристики на CNC грамофон од типот на камери

Принцип на претходно вчитување

Во споредба со традиционалната грамофонска плоча од типот NC запчаник со црви, грамофонот со решетка CAM тип NC има поголема прецизност

Работни карактеристики на степен, голема брзина, нула клиренс на грбот и тежок товар. Влезни аксијални камери

Игленото лежиште на валјакот на куполата на излезното вратило на закривената површина за возење со константна брзина е претходно компресирана тркалачка контактна трансмисија,

За да се постигне нула повратен удар и работа со поголема брзина, поради тркалачкиот менувач речиси нула

Движење со триење, така што механизмот не може да одржува пренос на повратен удар, позиционирање со висока прецизност и нема потреба

Треба да се врши редовна работа за калибрација и прилагодување. Решетка CAM тип CNC грамофон, Хан надвор од вратило употреба

Големото лежиште е поставено на кружниот надворешен ѕид на вратилото, а двата краја на влезното вратило на CAM се поставени со двојни лежишта.

Исто така, ја подобрува стабилноста и носивоста на грамофонот и може подобро да се справи со обработката, со голема брзина и силна сила на сечење, да ја подобри прецизноста на обработката, ефикасноста и да ги намали трошоците.

Споредба на карактеристиките на механизмот на грамофонот CAM тип нулта задна заднина NC

бр.	Ставка	Ваљак CAM Сушач 1M	Вид на опрема за црви
1	Тип на погон	Ccw Излезен агол	- CCWa Outout The 360
2	Статус на возење	Тркалачки контакт	Слајд контакт
3	Материјал: Цврстина на контакпата	Камери вратило: Стврднување челик; HRC60	Врвот на црви: Челик за стврднување; HRC60
3	Материјал: Цврстина на контакпата	Следбеници на камери; Челик за лежиште; HRC60	Опрема за црви; Фосфор бронза; HB90
4	Вчитај однапред	○ДА	X N0
5	Ефикасност на преносот	〇Повисоко	△ Долна

Време на позиционирање 90° (пример)

	Ставка N0.	Конкурент
	Ослободете го стегањето на вретеното
	Забрзување
	Линеарно ротационо движење	Линеарно ротирачко движење
	Забави	Забави
	Машинско ослободување	Машинско ослободување
	Вретено за стегање	Вретено за стегање
	Циклусно време	Циклусно време

Капацитет на брзина	Ригидност

Издржливост	3 Ролери

Yueli200 Референтни податоци

ШИФРА БР		ЕДИНИЦА	Јуели200
Дијаметар на маса		φmm	200
Централна висина		мм	160
Дупка на вретеното		φmm	60
Т ширина на слотот		мм	12
Ширина на клучот за водич		мм	18
Серво мотор		ФАНУЦ	b8
Серво мотор		MITSUBISH	HF104
Мин			0,001°
Ракап на менувачот			1:36
Максимална брзина на ротација (3000 вртежи во минута)		вртежи во минута	80
Вртежен момент на излезна стапка		kg/m	35
Хидрауличен ресурс пневматски/хидрауличен		kg/m²	20
Излезен вртежен момент при сопирањето		kg/m	35
Точност на индексирање		сек	20
Повторливост		сек	4
Квалитет на производот		килограм	67
Дозволено тежина	вертикално	килограм	70
	хоризонтална	килограм	140
	вертикална опашка	килограм	140
Дозволено оптоварување	↓F	kgf-m	800
		F*L kgf-m	42
		F*L kgf-m	40
