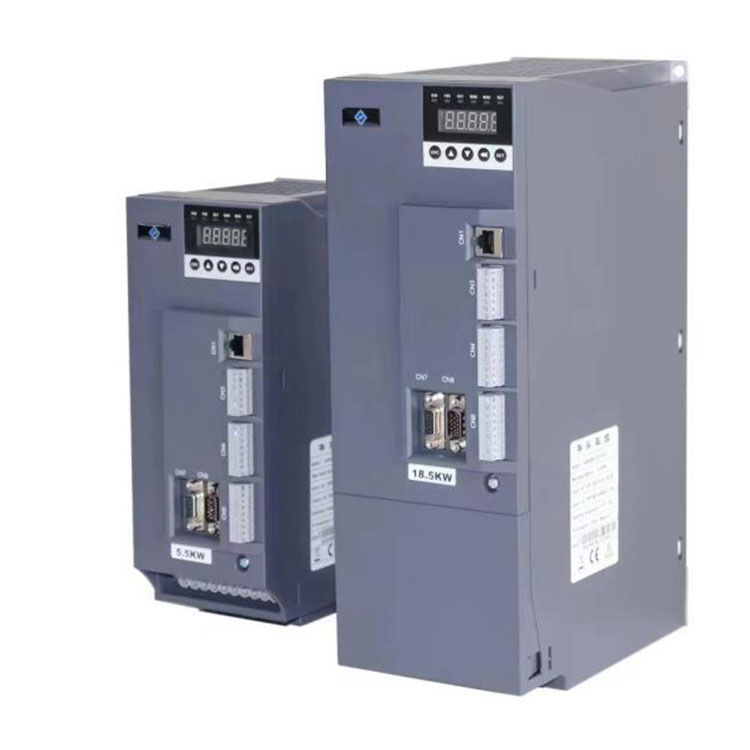

Серво погон за наизменична струја од серијата AS650

Опис на производот

AS650

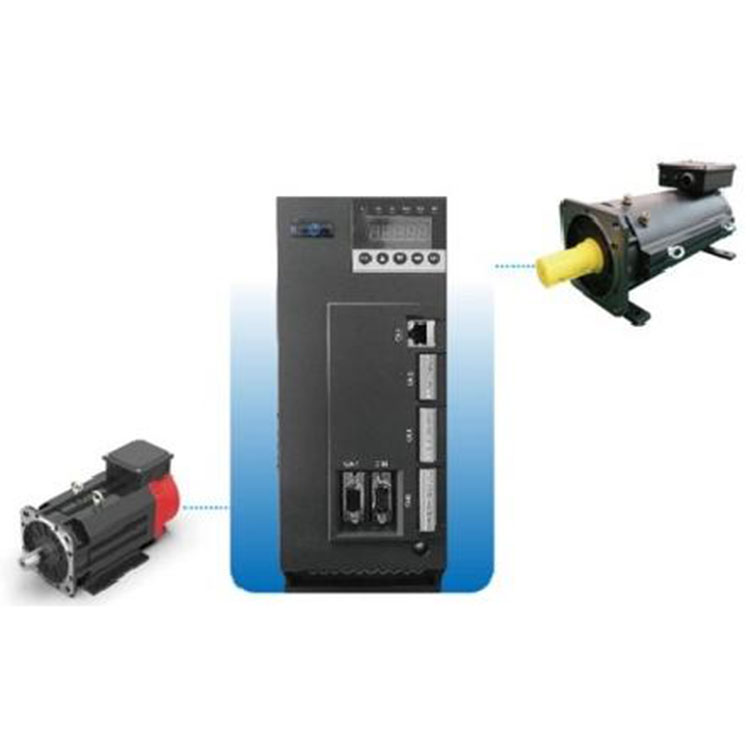

Серво погонот за наизменична струја од серијата AS650 реализира целосна серво контрола со затворена јамка на асинхрони мотори со наизменична струја и синхрони мотори со постојан магнет, интегрирајќи ја контролата на брзината, контролата на положбата и контролата на вртежниот момент.

Серво погонот за наизменична струја од серијата AS650 има богати интерфејси, едноставно ракување и стандардните апликации може да се дебагираат бесплатно, обезбедувајќи голема погодност за инженерите за механички дизајн при изборот, дизајнот и дебагирањето. Практичните интерфејси со CNC системи и PLC системи на големи домашни и странски брендови го прават вашиот механички дизајн пофлексибилен и целосно ја демонстрира вашата конкурентска предност.

Како единица за серво погон со висока моќност, серво погонот од серијата AS650 е особено исплатлив во апликациите за серво погон со висока моќност, како што се контрола на вретеното на CNC машински алати, опрема за ковање, опрема за печатење, хидраулични серво системи и опрема за цртање жица .

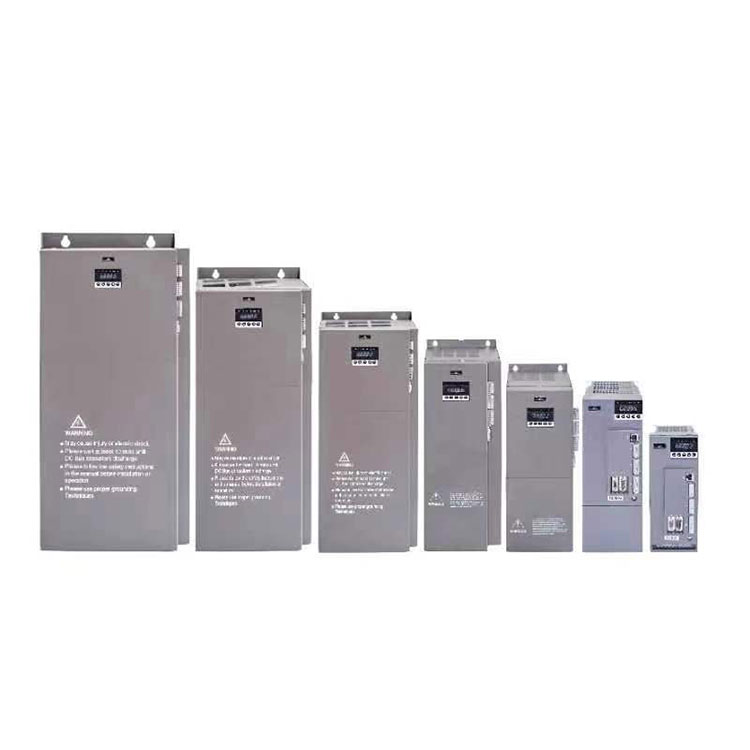

Димензии на серво погонот

моќност (KW)	A(mm	Б(мм)	H(mm)	Ш(мм)	D(mm)	Дијаметар на дупка за монтирање (мм)	Забелешка
моќност (KW)	Димензии на инсталација		Димензии			Дијаметар на дупка за монтирање (мм)	Забелешка
4,0-7,5	90	251	262	100	155.8
11-18,5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

Табела за избор на диск

серија	модел	Влезна моќност	капацитет на батеријата (kVA)	Влезна струја (A)	Излезна струја (A)	Адаптивен мотор (kW)	Единица за сопирање	Растојание на адаптација (Q/kW)	Отпорник за сопирање Количина
AS650	2R2T3	3PH 380V 50/60 HZ Опсег на напон 304~456V Стапка на нерамнотежа на напон помала од 3% Стапка на нерамнотежа на фреквенција помала од 3%	4.8		6	2.2	вграден	75/0,8
	004T34		6	10.7	9	4		50/1,0
	5R5T3*		8.6	15.5	13	5.5		50/1,5
	7R5T3*		11.2	20.5	17	7.5		40/2
	011T3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2,5
	018T3*		24	38.5	37	18.5		32/2
	022T3'		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2,5
	037T3*		50	76	75	37		20/2,5	2
	045T3*		60	92	90	45		16/2.5
	055T3*		72	113	110	55		16/2.5
	075T3'		100	157	150	75		16/2.5
	093T3*		116	180	170	93		16/2.5
	110T3*		160	214	210	110		16/2.5
	132T3*		192	256	253	132		16/2.5
	160T3*		231	307	304	160	ниеден
*Забелешка: Покрај E, суфиксите на моделот вклучуваат R и C. За моќност од 185 kw и повеќе, ве молиме консултирајте се со производителот

Табела за избор на жица

Име на материјалот	Спецификации	Забелешка
Кабел за повратни информации за серво 3m единечен енкодер од серијата AS650	CB650ME-A-3000-T/CB650ME-B-3000-T (со авијациски приклучок)	Стандард за погон на еден енкодер
Кабел за повратна информација за команда на системот серво 3m од серијата AS650	CB650MS-A-3000-T/CB650MS-B-3000-T (само за системот Syntec)	Стандард за погон на еден енкодер
Кабел за повратна информација со двоен енкодер од серијата AS650 од 3 метри	CB650MD-A-3000-T/CB650MD-B-3000-T (со приклучок за воздухопловство)	Двојни енкодери Возачите се стандардни
Кабел за повратна информација за команда на системот серво 3m од серијата AS650	CB650MS-A-3000-T/CB650MS-B-3000-T (само за системот Syntec)
*Забелешка: Вредноста во моделот на спецификација ја означува должината, како што е „CB650MD-A-3000-T“, што значи дека должината на кабелот е 3 метри. Каблите со друга должина се опционални. Доколку се потребни 5 метри, бројот на моделот е „CB650MD-A-5000-T“, а другите должини се слични. Редовните должини се 5 метри, 8 метри и 10 метри.

Нашите предности

Одлични контролни перформанси:

Може совршено да реализира VF контрола, векторска контрола со отворен циклус и серво контрола со целосна затворена јамка на AC индукциски мотори и синхрони мотори со постојан магнет

Стабилна работа со ултра мала брзина и висок излез на вртежен момент

Добри перформанси за динамичен одговор

Кога работи без оптоварување, струјата на погонот достигнува минимум, максимизирајќи го погонот за заштеда на енергија

Контролата на положбата и контролата на вртежниот момент имаат поголема прецизност

Оптимизираниот тековен алгоритам и хардверската конфигурација го прават посилен капацитетот за преоптоварување на возачот

Богати интерфејс функции

7 влезен/излезен прекинувач за влез/излезен интерфејс, 2 излезни порти за реле

3 аналогни влезови, 1 аналоген излезен интерфејс

2 интерфејси за влез на енкодер, 1 излезен интерфејс за енкодер

1 интерфејс за пулсен влез со голема брзина

1 група мултифункционален диференцијален импулсен влезен интерфејс

Стандарден комуникациски интерфејс RS232

Мехатролинк-lll Ethercat брз интерфејс за етернет автобус

Богати и моќни контролни функции

Векторскиот погон со целосно затворена јамка може совршено да реализира точно:

Контрола на брзина

Контрола на вртежниот момент

Контрола на положбата (аголот).

Master-slave погон, функција на електронски менувач

Позиционирање со една оска и други функции

Надворешен сензор за притисок, може да се примени на хидрауличниот серво контролен систем

Одлични контролни перформанси

Контрола на смолкнување со фиксна должина

Контрола на напнатоста на стегање
