Земање примероци од јадрото надвор од управувачот со лизгање

ВИДОВЕН ЦЕЛОСТИЧКО Автоматско ладно јадрото за снимање на јадрото. Хоризонтална разделба на мувла

◆ Опрема Вовед:

[Целосно автоматска машина за снимање на јадрото на ладно јадро. Поделување на хоризонтална мувла]

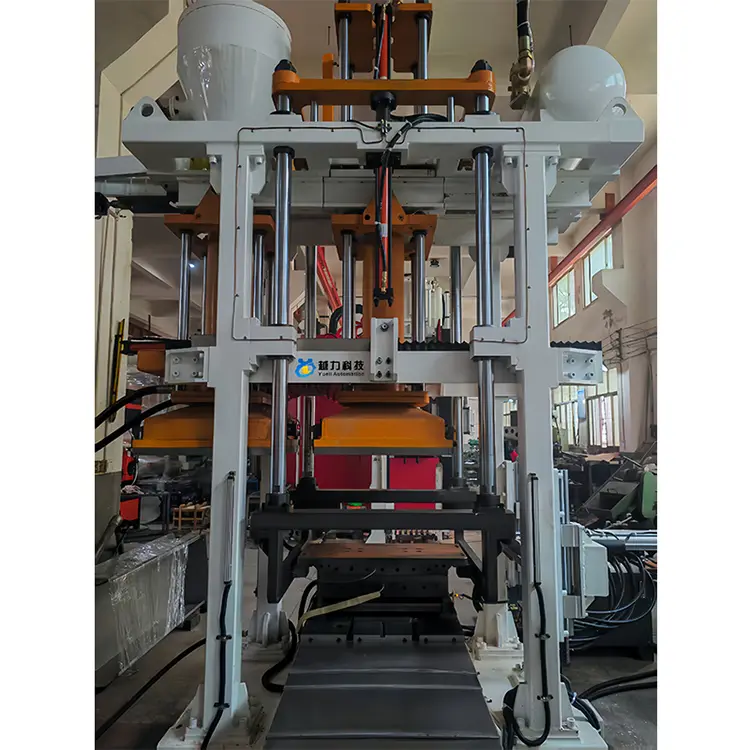

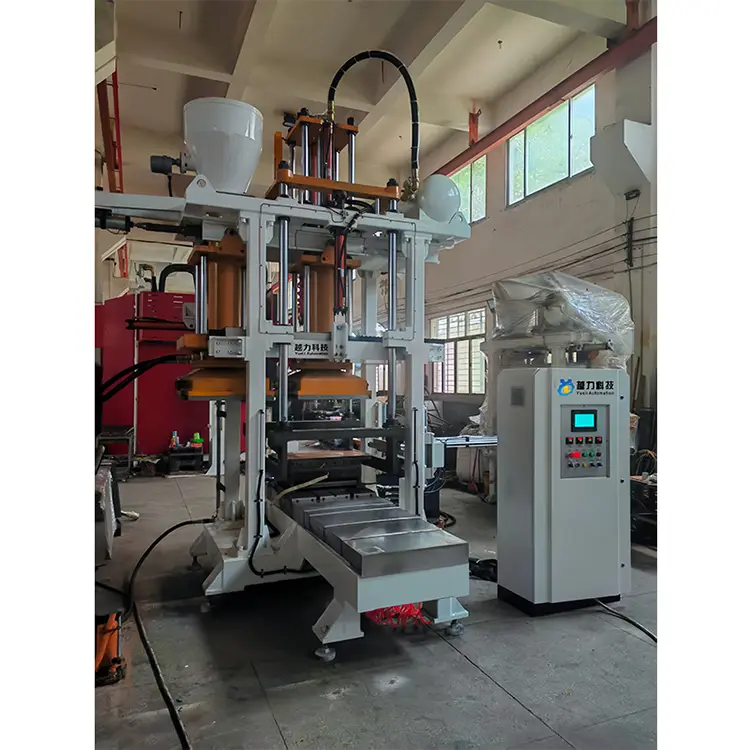

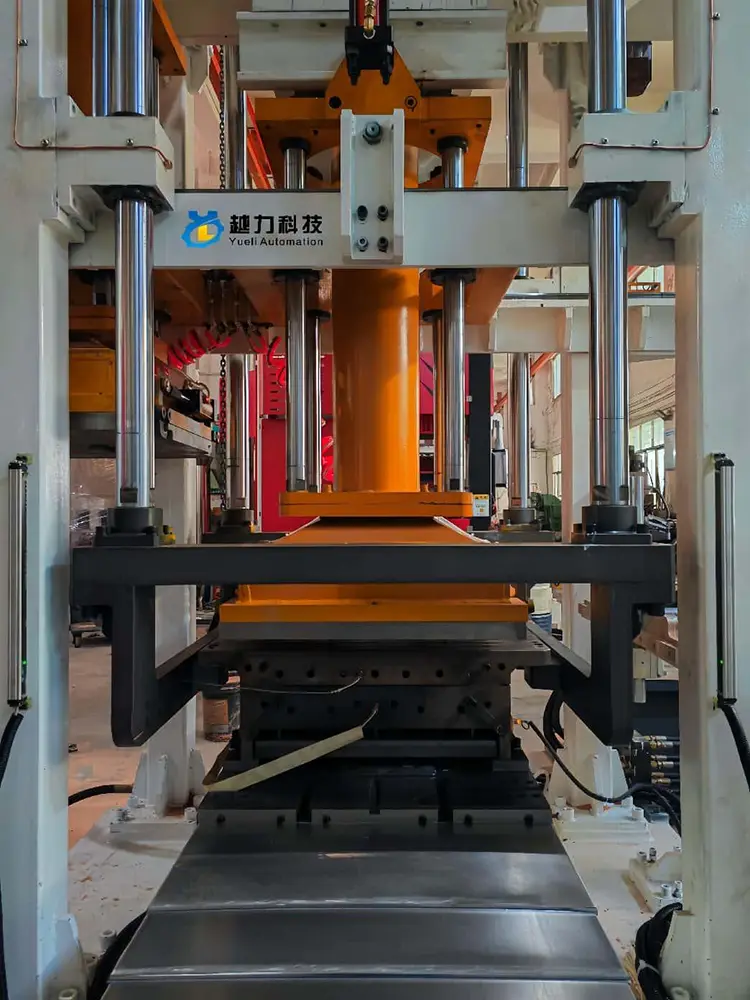

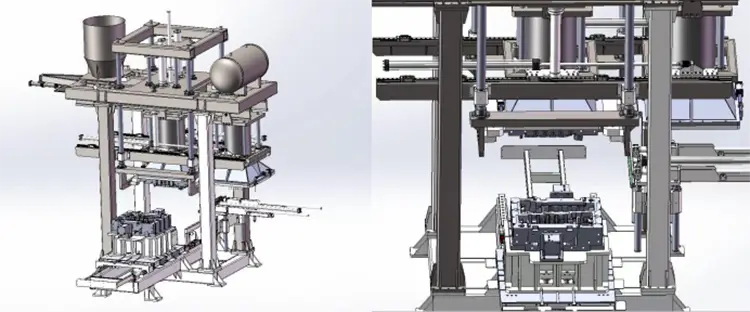

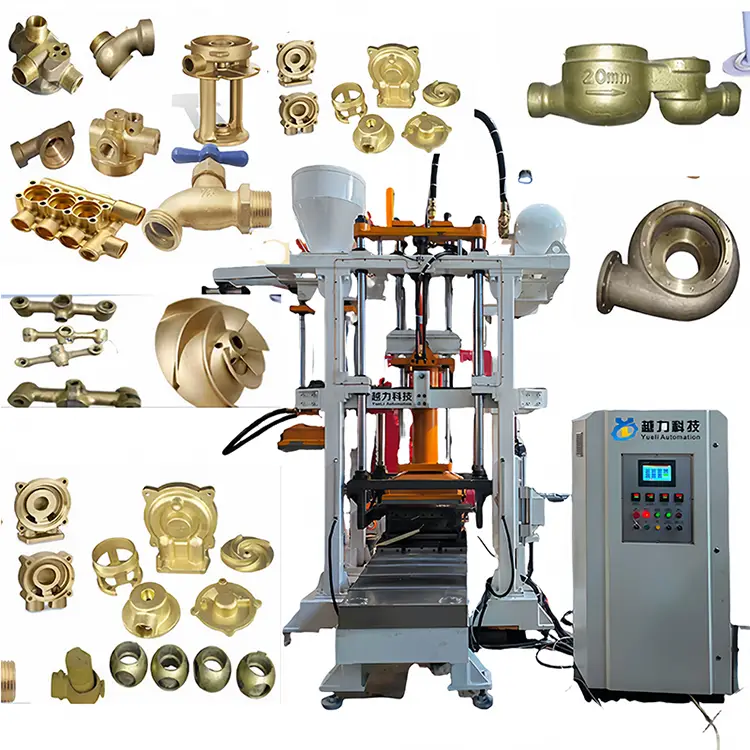

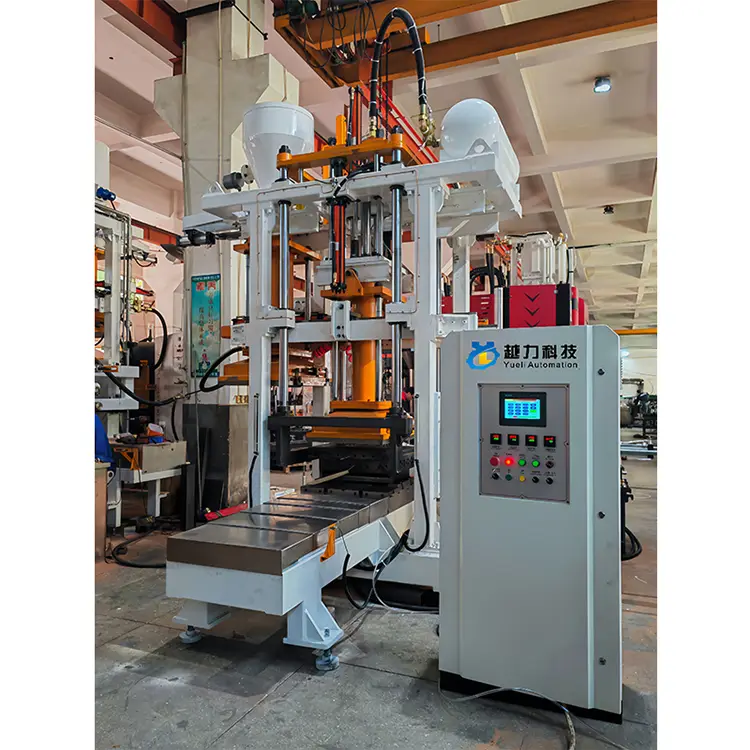

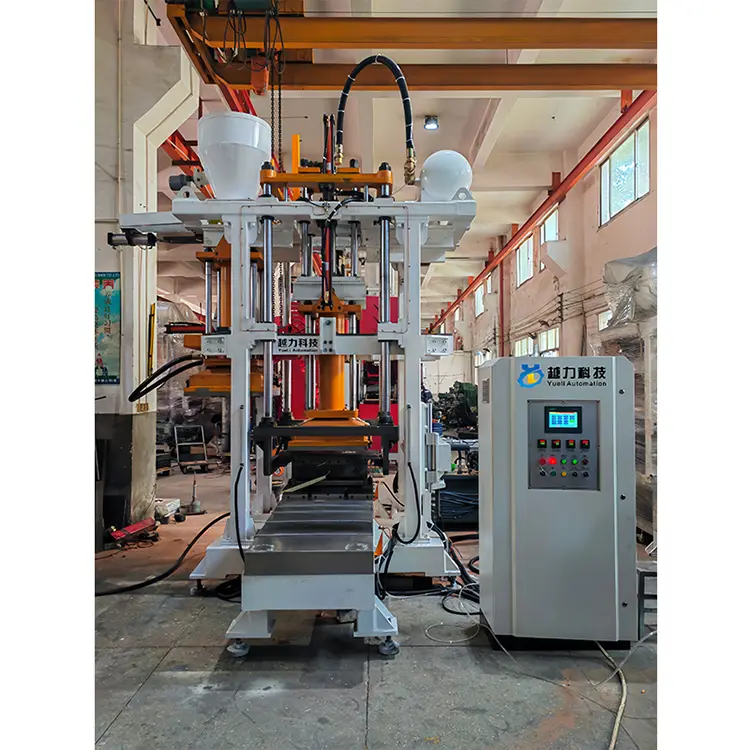

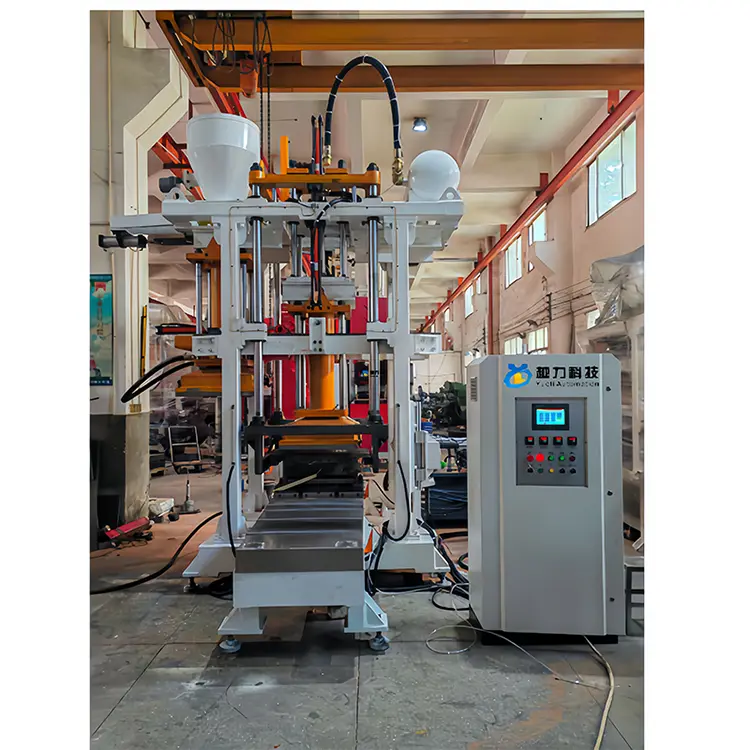

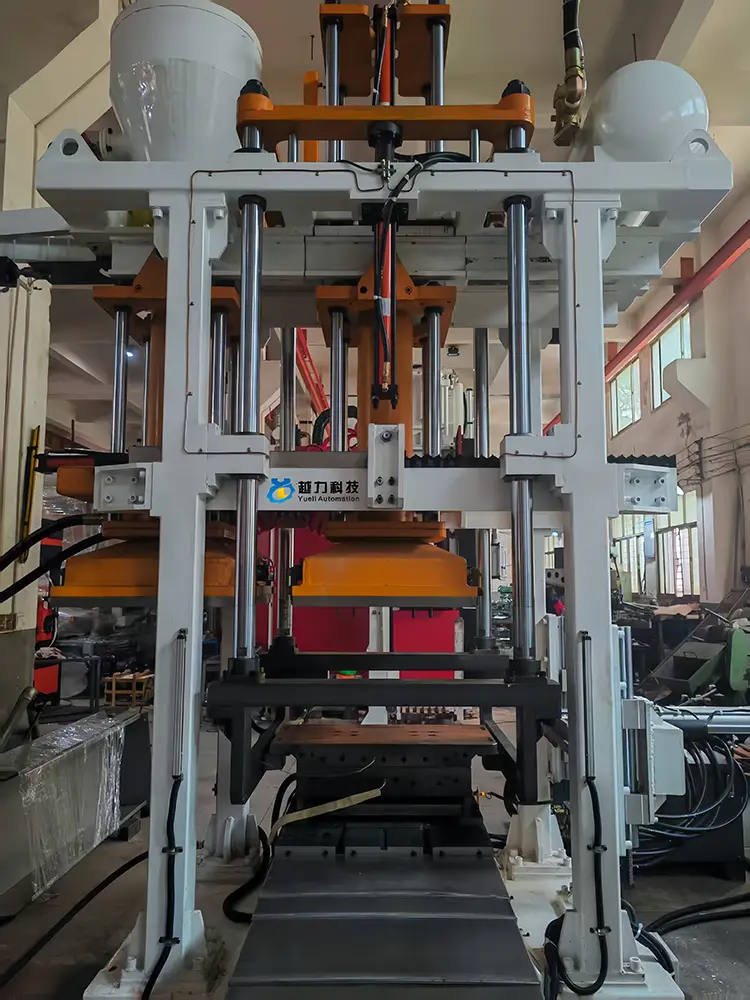

YL1080H-40A Комплетно автоматска машина за снимање на јадрото на ладно јадро [одлично снимање на вертикално песок. „Хоризонтално разделување на мувла.

Програмибилен систем за контрола на програмата PLC. Серво прецизен хидрауличен систем. Отстранување на јадрото од надворешната страна на линеарната машина за лизгање. Лифт Индукција на песок додавање на песок

Комплетно автоматската машина за снимање на ладно јадро (хоризонтално разделување на мувла) има и одлично снимање на вертикално песок. Хоризонтално разделување на калапот. Прецизниот линеарен водич на долниот калап е отстранет за преземање на јадрото. Интелигентната машина за додавање на песок за сензори, целосно автоматска/рачна операција за ладно јадро за производство на јадрото, работи на принципот на инјектирање на мешаниот суров песок во јадрото, дува гас и потоа брзо зацврстување, со што се постигнува тесна и мазна површина. Висококвалитетни производи од јадрото на јадрото на јадрото со прецизни димензии се користат во индустрии, како што се заштита од пожари на вентили, кастинг на кавли од калап од леано железо и прецизно леење на нови енергетски алуминиумски легури.

◆ Спецификации и модели на главната опрема

①YL660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

Functions Функции на главна опрема [YL1080H-40A ладно јадро. „Земање примероци од јадрото надвор од управувачот со лизгање.

1. Одлично вертикално песок. Хоризонтална разделба на калапи. Германски систем за контрола на Германски Сименс

2. InoVance серво прецизен хидрауличен систем, Taiwan Airtac Precision Pneumatic System

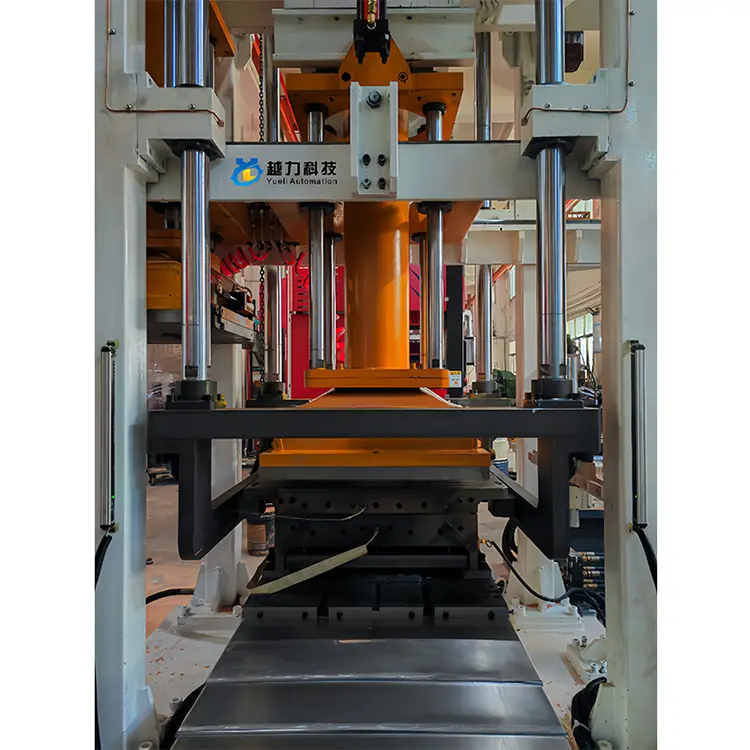

3. Јадрото е земено од надворешната страна на прецизниот линеарен водич за лизгање на долниот дел од умирање, а се користи и машината за додавање на песок за интелигентно сензори

4. Висока машина за леење на животната средина, со интегриран дизајн за отстранување на чад и прашина за целокупната панел за опрема

◆ Главна опрема Технички параметри [YL1080H-40A ладно јадро] "Основно земање примероци надвор од управувачот со лизгање.

Постапка за работа на опрема [YL1080H-40A ладно јадро. „Земање примероци од јадрото надвор од управувачот со лизгање.

Влегување на понизок мувла → Затворање на калапот [надолен притисок] → Влез на комбинираниот модул [Модул за влечење на јадрото] → Влегување на главата за вбризгување на песок → Влез на песочна инјекција на главата на главата надолу → Инјекција на песок → Инекции на песок Издувна глава → Пораст на главата за вбризгување на песок → Подигната на главата за вбризгување на песок (ресетирање на главата (ресетирање)/воздухот за вбризгување на главата за вбризгување на главата → Влегување на главата за вбризгување на главата/мувла за вбризгување на главата/мувла за вбризгување на главата/мувда

Sand scraping (cleaning sand) → downward pressure of the air injection head → Air injection → solidification of the sand core → retraction of the combined module (core removal and reset) → top mold (sand mold remaining in the mold) → first mold opening 20-50mm (sand core demolding) → second mold opening/air injection head rising → lower mold sliding out (reset)/sand injection head entering → Годно јадро на долниот калап (Демолинг на јадрото на песокот) → Отстранување на јадрото надвор од машината → ⒆ Време на отстранување на безбедно јадро → ⒇ Пониско ресетирање на горното јадро

Configuration Опрема за конфигурација [YL1080H-40A ладно јадро. „Земање примероци од јадрото надвор од управувачот со лизгање.

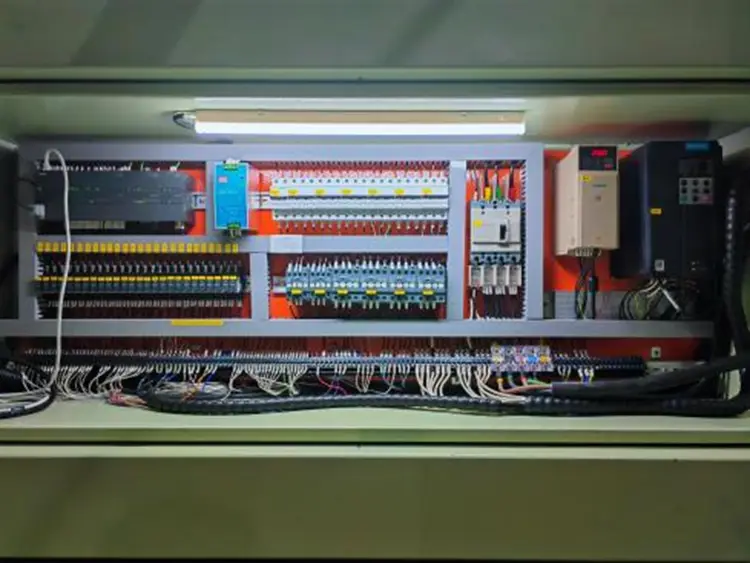

1. Систем за контрола на електрична енергија: Систем за електрична контрола со висока работа од Сименс од Германија (екран на допир и вид на сплит на програмата)

Копчиња за прекинувачи на серија Siemens Series [Копче за стартување, прекинувач за ротирачки менувач]

2 Хидрауличен систем: Huichuan Servo Precision Stepless Speenshign Hydraulic System, Hydraulic компоненти на брендот Тајван

3. Пневматски систем: Прецизен пневматски систем на Тајван Airtac [цилиндри. Електромагнетски вентил. Процесор за извор на воздух

4. Систем за атомизација: чист увезен јапонски SMC систем за третман на атомизација на прецизност. SMC основни пневматски компоненти

5. Електрични уреди со низок напон: Електрични уреди со низок напон на Снајдер. Прекинувач за близина на Омрон. Прекинувач за напојување на Тајван Мингвеј

5.

6. Систем за подмачкување: Главните подвижни делови од калапот за отворање и затворање се опремени со автоматски систем за подмачкување на инјектирање на маслото

7. Приказ на притисок: Акциониот притисок на опремата и притисокот на пукање на песок се прикажани независно

8. Изглед на опрема: премачкување во прав и лак за печење. Третман на површинска површина со висока боја

◇ Други детални конфигурации:

[1] ПЛЦ екран на допир: Сименс, Германија

[2] Процесор на програмски центар: Сименс, Германија

[3] Прекинувач за копче: Сименс, Германија

[4] Контактор за наизменична струја: Шнајдер

[5] Реле: Шнајдер

[6] Прекинувач за близина Омрон

[7] Префрлување на напојување: Мингвеј, Тајван

◆ Главни карактеристики и предности на опремата [YL1080H-40A ладно јадро. „Земање примероци од јадрото надвор од управувачот со лизгање.

◇ Прецизност и стабилност: Целокупната структура на машината за снимање на ладно јадро на јадрото на јадрото на YL1080H-40A усвојува принцип на дизајнирање на механичка структура со високо-стандард на прецизност и стабилност, со одлични и строги процеси на производство. Тој користи опрема за прецизност со голема прецизност, а структурата на подвижните делови е многу прецизна. Целата структура на машината е стабилна и издржлива долго време.

◇ Одличен песок за песок: Машината за ладно јадро на ладно јадро на YL1080H-40A има одличен метод на вертикална песок, потпирајќи се на пукањето под притисок на опремата

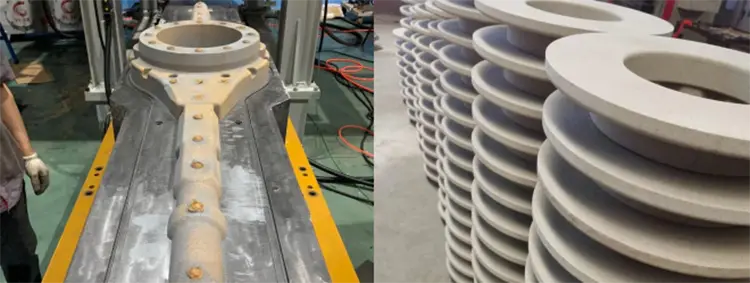

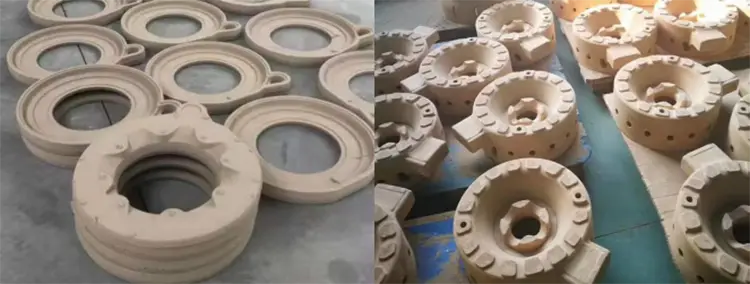

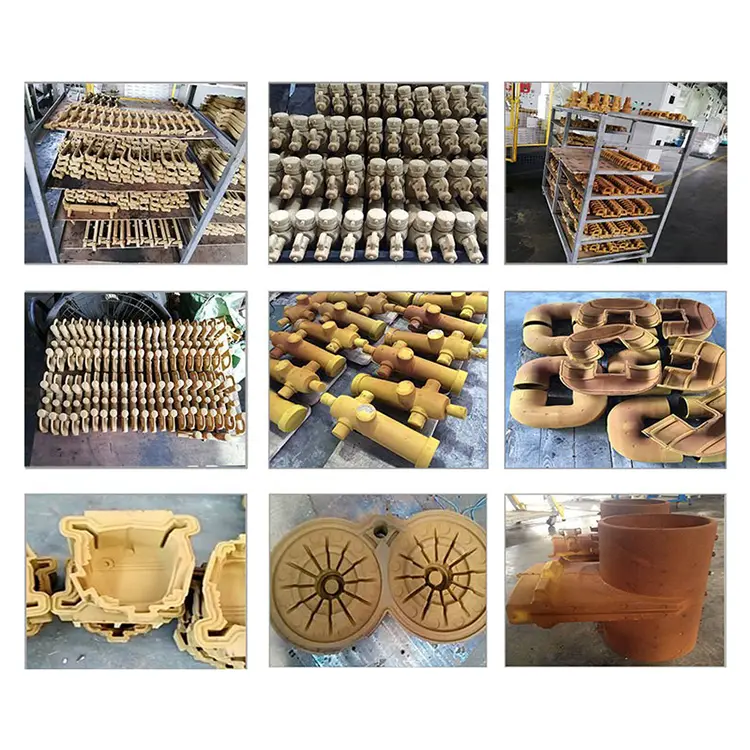

Принципот на песок и природниот гравитациски ефект на смола песок; Калапот е опремен со брз и мазен издувен метод на три страни истовремено. Процесот на производство на јадрото може да ја наполни шуплината на калапот во најкус време. Јадрото на песокот е тесно, полно и мазно, а приносот за создавање јадро е голем.

◇ Интелигентни и ефикасни: Машината за снимање на ладно јадро на јадрото на YL1080H-40A има висок степен на автоматизација. Опремена е со прецизни линеарни водичи за отстранување на јадра од долниот калап, со што отстранувањето на јадрото е лесно и многу автоматизирано. Овозможува едно лице да управува со повеќе машини, обезбедувајќи стабилност, мазност, ефикасност и безбедност.

Висока стапка на принос: Машината за снимање на ладно јадро на јадрото YL1080H-40A има одличен метод за снимање на вертикална песок, механичка структура на прецизност со висока прецизност, високи перформанси на запечатување, силна сила за стрелање на песок, тесни и мазни јадра на песок, прецизни димензии и висококвалитетни јадра на песок со висока стапка на принос. Може ефикасно да го контролира додатокот за обработка на кастинг.

◇ Висока заштита на животната средина: Машината за обликување на ладно јадро на јадрото на YL1080H-40A ги усвојува високите стандарди за заштита на животната средина за машини за леење. За време на процесот на дизајнирање на опрема, високите барања за заштита на животната средина за чад и прашина за време на производниот процес беа сеопфатно и прецизно разгледувани. Чадот и прашината беа униформно интегрирани за третман, а дизајнираната машина за леење на висока заштита на животната средина ефикасно ја подобри околината на работилницата за кастинг.

◇ Исклучителен и издржлив: Процесот на дизајнирање на машината за снимање на ладно јадро на јадрото на YL1080H-40A го зеде целосно предвид животниот век на опремата. Различни компоненти се произведуваат со високи стандарди и разумни материјали засновани на различни барања за употреба. Барањата за третман на топлина и деталите за изгледот се добро постапувани, осигурувајќи дека опремата може да ја задржи својата прецизност долго време, да остане стабилна и мазна и да има исклучителни детали.

◇ Применливи материјали: Свој сув песок [сув песок на фенолна смола]

◆ Операција и употреба на опрема:

(1) Проверете дали цевката за внес на воздух и напојувањето (трифазен 380V, 50Hz) се правилно поврзани.

(2) Извадете ја прашината на опремата по инсталацијата. Алатки и други суровини.

⑶ Дали опремата е во почетна позиција кога се отвори калапот за да се обезбеди безбедноста на операторите.

⑷ Инсталирајте ја калапот (основно кутија) на машината; Под какви било околности, пред да се отвори воздушниот вентил (снабдување со воздух на опремата), шипката за инсталација треба да се наметне во просторот помеѓу работната маса на машината и главата за вбризгување на песок за да се избегне оштетување и да се обезбеди безбедност на персоналот.

⑸ Затворете го главниот прекинувач за напојување и сите контролни прекинувачи на колото и проверете ги светлата за работа за осветлување. Проверете дали светлото на сигналот за напојување на контролниот панел е нормално.

(6) Отворете го главниот вентил за внесување и проверете дали притисокот на воздухот во воздушната цевка е во нормален опсег од 6 до 7kpa.

Префрлете го режимот за работа на машината во рачен режим и рачно дебагирајте дали секој дел од движењето на машината работи непречено и нормално.

Без разлика дали дејствата за отворање и затворање на калапот се мазни или не, поставете разумно време на отворање и затворање на калапот според карактеристиките на калапот

② Проверете дали дејствата за однапред и повлекување на комбинираниот модул се мазни. Поставете разумно време на напредок и повлекување врз основа на патувањето на модулот

Дали дејствијата на однапред и повлекување на главата за пукање со песок се мазни или не, поставете разумен напредок и време на повлекување според мозочниот удар на главата за пукање на песок

④ Без разлика дали операцијата за песок е нормална или не, поставете разумно време на песок според карактеристиките на калапот за работа со песок

⑤ Дали издувните гасови на главата за вбризгување на песок работи правилно, генерално е поставен на 8 до 10 секунди за времето на издувни гасови на кутијата со песок

⑥ Дали дејствата за однапред и повлекување на долниот калап се мазни или не, поставете разумен напредок и време на повлекување според мозочниот удар на долниот калап

⑦ Проверете дали дејството на исфрлачот е нормално и јадрото работи правилно. Поставете разумно време на ејекторот на јадрото според карактеристиките на калапот

⑧ Префрлете го режимот на работа во единечна работа, а машината автоматски ќе циклуси и ќе работи неколку пати без оптоварување. Проверете дали сите активности на машината се координирани, уредни, стабилни и мазни.

◆ мерки на претпазливост за време на процесот на работа:

Пред тестот, неопходно е да се отстрани прашината на машината и да се исчистат сите алатки или други остатоци што се оставени на неа за да се спречат дефекти за време на работата.

Пред да започнете со операцијата, неопходно е внимателно да се провери состојбата на завртките во сите делови на машината и да се осигура дека тие се затегнати.

⑶ Пред да започнете со операцијата, проверете дали сите подвижни делови се во почетната нормална позиција.

⑷ Во случај на дефект на машината, треба веднаш да се запре, копчето за стоп, притиснато на снабдувањето со моќност и гас и извршено одржување. ⑸ Потребно е често да се провери дали споевите на електричното коло се лабави и дали компонентите на машината се оштетени.

(6) Непрофесионалците не им е дозволено да го отворат кабинетот за електрична контрола по своја волја или да постават разни предмети внатре.

Треба да се помине обука и да се запознае со структурата на машината, принципот на работа и правилата за работа пред да им се дозволи да ја управува. Никој друг не е дозволено да ја управува машината по своја волја.

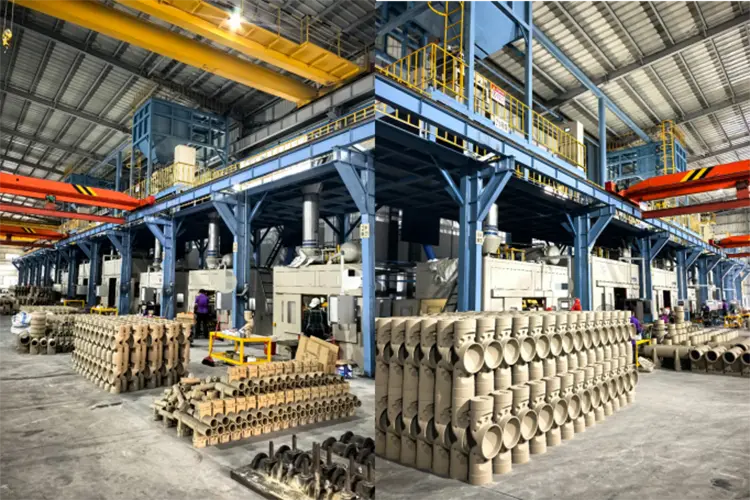

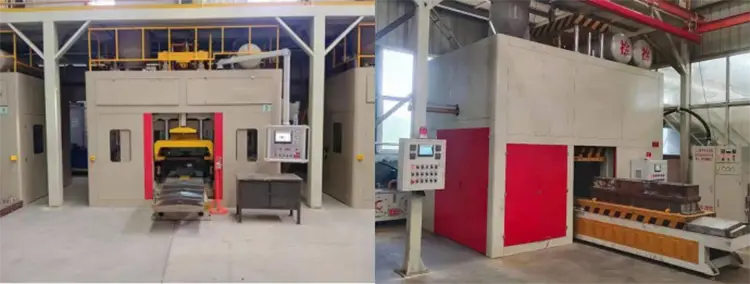

◆ Висококвалитетна целосно автоматска линија за производство на машина за снимање на вертикално јадро:

Карактеристики на случајот:

① Висококвалитетна, високо-интелигентна и машина за леење со висока животна средина. Целиот панел ги интегрира функциите за пушење и отстранување на прашина.

② Интелигентна континуирана јадро врска за подвижни ленти. Опремата има висок степен на автоматизација. Заштедете труд

③ Лифт + прецизна патека Интелигентна сензори за додавање на песок. Работилницата е ефикасна, удобна и чиста

④ Целокупниот систем за заштита на животната средина на работилницата за создавање основни. Високо-ефикасно пушење и отстранување на прашина. Работилница Стандарди за заштита на животната средина

⑤ Складирање и излез на подрачјето за производство на јадрото. Сфатете ја дигитализацијата на производството на чипови. Менаџмент базиран на информации.
