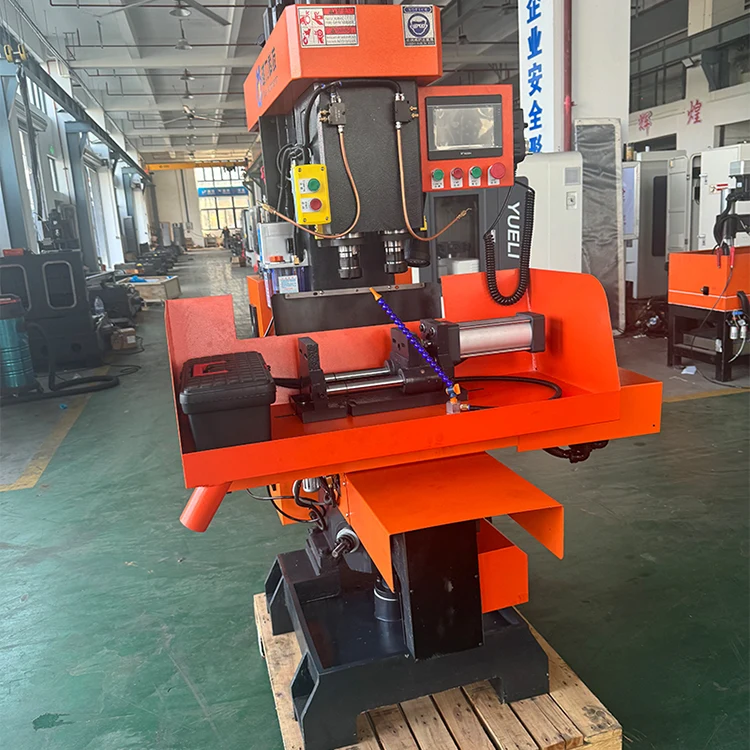

Како машината со вертикална двојна оска ја редефинира сериската обработка со висока ефикасност?

1. Архитектура со двојно вретено

Во срцето наВертикална сложена машина со двојна оскалежи конфигурација со двојно вретено што фундаментално го менува начинот на кој се пристапува кон сериската обработка. За разлика од машините со едно вретено за кои се потребни повеќекратни поминувања и чести менувања на алатот, овој дизајн вклучува две независни вретена кои работат во координиран распоред на вертикална оска. Оските Z1 и Z2 се распоредени на 120 mm, што овозможува истовремена обработка на две карактеристики на исто работно парче или паралелна обработка на два одделни делови.

Секое вретено прифаќа NT30 конусни алатки и обезбедува прилагодливи брзини од 10 до 3000 r/min, обезбедувајќи флексибилност за операциите на дупчење, премачкување и тапкање. Пристапот со двојна оска ефикасно ја удвојува пропусната моќ за соодветни апликации, додека ја одржува прецизноста потребна за компонентите за монтирање на вратите и слични производни производи со средна серија.

2. Основни технички спецификации

Разбирањето на можностите на машината започнува со нејзините клучни параметри. Следната табела ги сумира основните спецификации што ја дефинираат нејзината оперативна обвивка:

Патувањето со X-оската од 320 mm и патувањето со Y-оската од 120 mm обезбедуваат соодветна работна обвивка за производи за монтирање на вратите и слични компоненти. Платформата за подигнување нуди прилагодливо растојание од 160 mm, со различни висини на работните парчиња. Со максимална брзина на движење од 30 m/min на оската X, машината обезбедува брзо позиционирање што придонесува за целокупното намалување на времето на циклусот.

3. Структурен интегритет

НаВертикална сложена машина со двојна оскае дизајниран со фокус на цврстина и издржливост. Структурата на каросеријата е особено компактна додека одржува одлична вкочанетост - критичен фактор за одржување на точноста при истовремени операции со две вретена. Неколку изборни дизајни придонесуваат за оваа структурна робусност:

• Вртена од легиран челик со висок квалитет:Секое вретено е произведено од врвен легиран челик, подложен на процеси на стврднување и термичка обработка, проследени со прецизно мелење за висока отпорност на абење.
• Ултразвучно изгаснати површини на лизгалки:Лизгачките површини се подложени на третман со ултразвучно гаснење, што значително ја зголемува тврдоста на површината и отпорноста на абење. Интегрираниот уред за подмачкување обезбедува постојани перформанси во текот на подолг работен век.
• Систем за позиционирање на баферот:Работната маса вклучува уред за стартување со позиционирање на тампон кој ги минимизира вибрациите при брзи странични движења.
• Тип рачка за влечење:Безбедноста се решава преку дизајнот на рачката за влечење што се спротивставува на случајното исклучување.

Овие структурни елементи колективно обезбедуваат машината да ја одржува позиционата точност дури и под барањата на континуирано сериско производство.

4. Оперативен работен тек

Оперативната филозофија наВертикална сложена машина со двојна оскасе фокусира на намалување на мануелната интервенција додека ја максимизира пропусната моќ. Контролата на PLC обезбедува повисоко ниво на автоматизација во споредба со конвенционалните системи базирани на реле, обезбедувајќи одлична доверливост што директно го намалува заморот на операторот.

Главните карактеристики на работниот тек вклучуваат:

• Обработка со едно поставување:Операциите за дупчење, премачкување и тапкање за голем број делови може да се завршат со едно движење.
• Управување со повеќе машини:Интуитивното работење и автоматската контрола овозможуваат еден оператор да управува со повеќе машини истовремено.
• Практично прилагодување:Машината располага со едноставни и интуитивни механизми за прилагодување, намалувајќи го времето на поставување помеѓу сериите.
• Дизајн против загадување:Опремата вклучува карактеристики што ги минимизираат ризиците од контаминација, што ја прави погодна за средини каде што чистотата е загрижувачка.

Овој дизајн на работниот тек директно се претвора во поголема ефикасност за производствени средини со мала до средна серија, каде што времето за поставување и достапноста на операторот често ја диктираат севкупната продуктивност.

5. Опсег на апликација

Вертикалната соединета машина со двојна оска е специјално прилагодена за производство и преработка на производи за монтажа на врати од мала до средна серија. Овој фокус на апликацијата ја користи способноста на машината со двојни вретена да дупчи, да обрабува и да допира повеќе функции на хардверските компоненти на вратата во една операција на стегање.

Надвор од фитинзите на вратите, спецификациите на машината - особено нејзиниот максимален дијаметар на дупчење од 32 mm и капацитетот за чукање M32 - ја прават погодна за поширок опсег на компоненти од бакар и обоени метали. Тежината на машината од 900 кг и отпечатокот од 1100 × 1230 × 1980 мм (вклучувајќи метален капак) укажуваат на машина што е доволно значајна за производни средини, но доволно компактна за работилници со ограничен простор на подот.

Изборот на компоненти дополнително го дефинира профилот на доверливост на машината: серво мотори Sunicon и CNC систем, Schneider AC контактори, Omron релеи и домашни топчести завртки и линеарни лизгалки. Оваа комбинација на познати брендови и квалитетни компоненти придонесува за репутацијата на машината за постојани перформанси.
