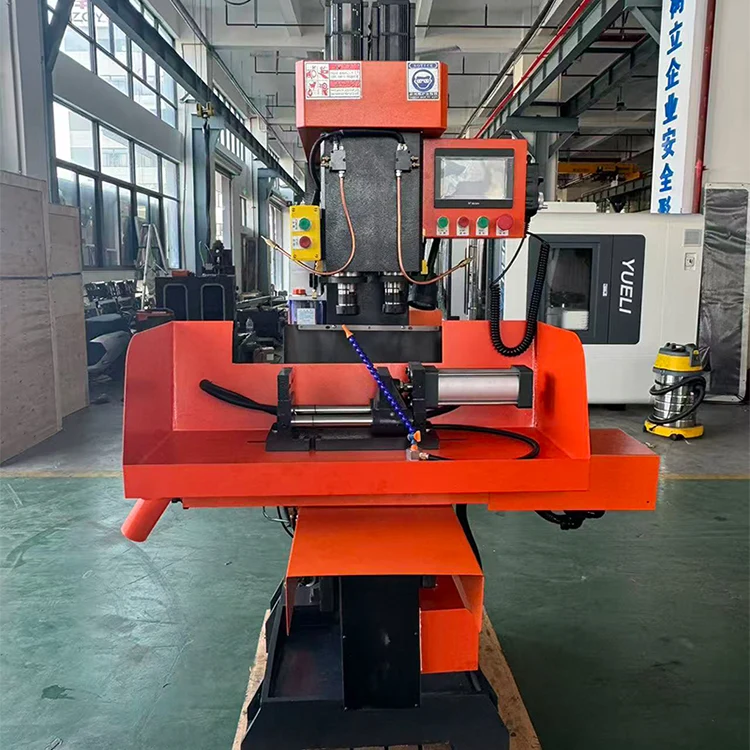

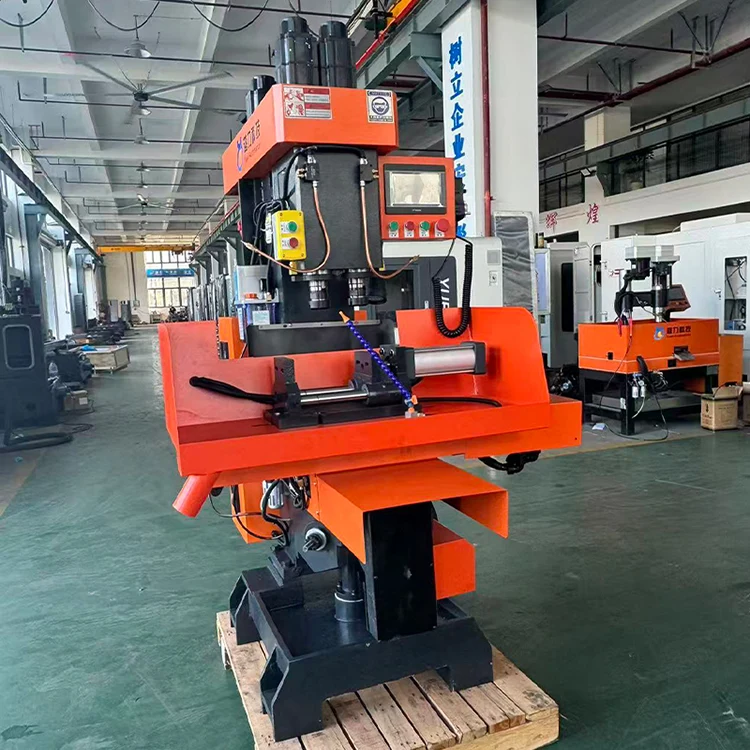

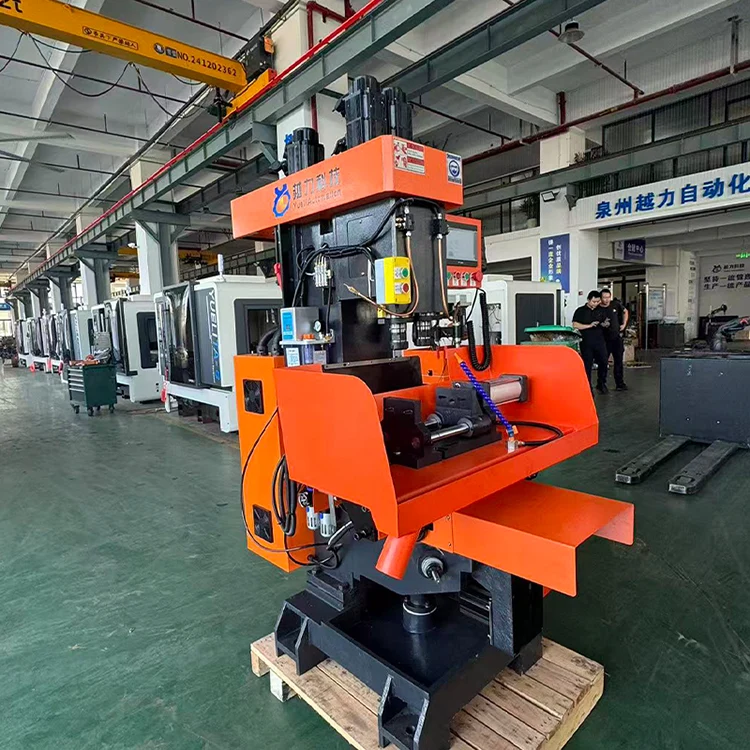

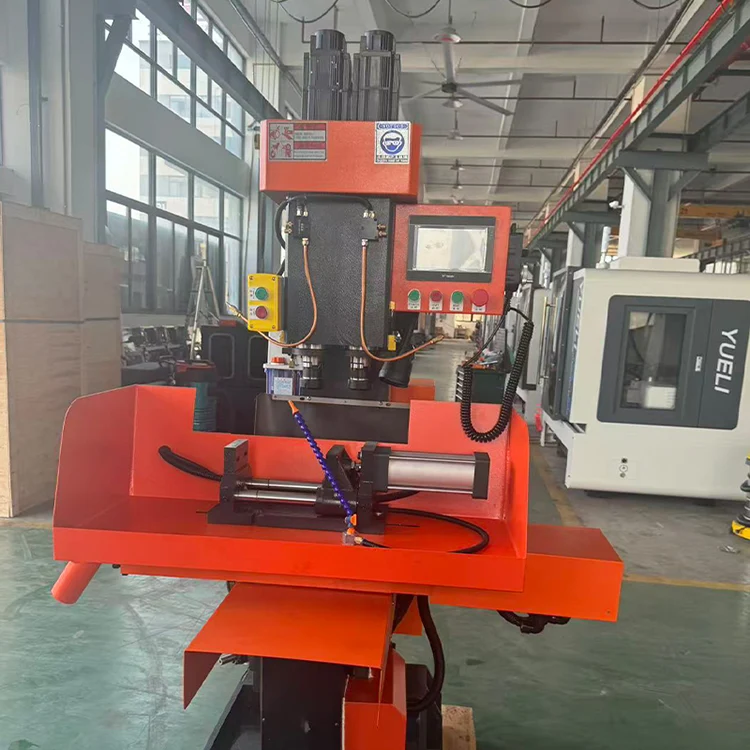

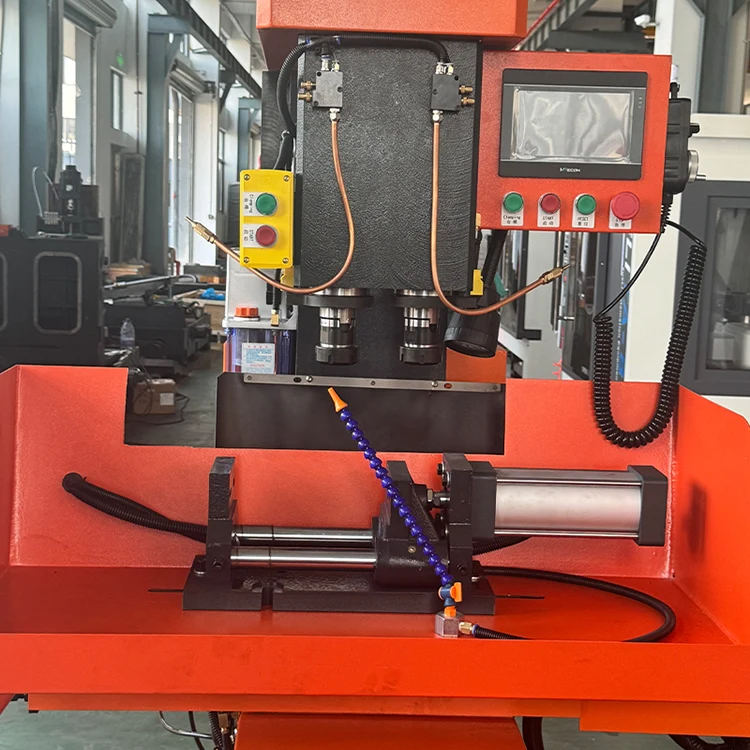

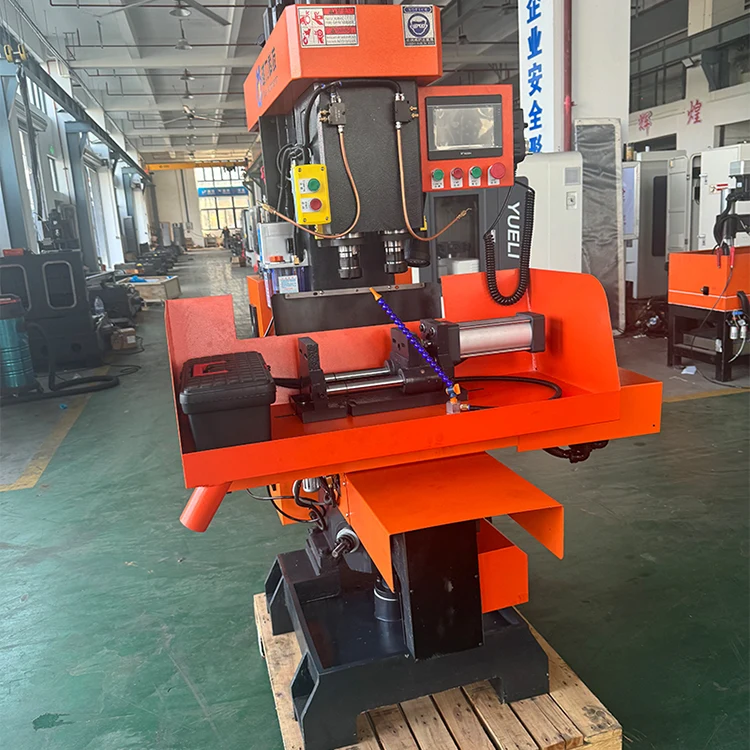

Вертикална сложена машина со двојна оска

Вертикална сложена машина со двојна оска (внатрешен модел ZSK4132X2B) е произведена од Quanzhou Yueli Automation Equipment Co., Ltd. Погодна е за производство и обработка на производи за монтажа на врати од мала до средна серија. Машинскиот алат се одликува со мазен и елегантен изглед, со едноставно и интуитивно ракување и практично прилагодување. Прифаќајќи ја контролата на PLC, може да се пофали со повисоко ниво на автоматизација и одлична доверливост, што го намалува интензитетот на трудот на операторите. Тој му овозможува на еден оператор да управува со повеќе машини и служи како идеална опрема за обработка со висока ефикасност и против загадување.

Вовед во производот

Сложената машина со вертикална двојна оска е погодна за производство и обработка на производи за монтажа на врати со мала до средна серија. Машинскиот алат се одликува со мазен и елегантен изглед, со едноставно и интуитивно ракување и практично прилагодување. Прифаќајќи ја контролата на PLC, може да се пофали со повисоко ниво на автоматизација и одлична доверливост, што го намалува интензитетот на трудот на операторите. Тој му овозможува на еден оператор да управува со повеќе машини и служи како идеална опрема за обработка со висока ефикасност и против загадување.

· Мазен и елегантен изглед со едноставно и интуитивно ракување.

· Практично прилагодување и повисоко ниво на автоматизација со PLC контрола.

· Одлична сигурност со намален интензитет на трудот.

· Еден оператор може да управува со повеќе машини.

Главни технички параметри

Следниве технички параметри се однесуваат на вертикалната сложена машина со двојна оска.

Структура и карактеристики на машината

Сложената машина со вертикална двојна оска ги има следните структурни карактеристики и карактеристики.

· Обработката, дупчењето, премачкувањето и отчукувањето на голем број делови може да се заврши во еден потег со висока ефикасност.

· Структурата на телото е компактна и има добра цврстина.

· Главното вратило е изработено од висококвалитетен легиран челик, стврднат и термички обработен, прецизно мелење и има висока отпорност на абење.

· Површината на лизгање е ултразвучно гасена и има уред за подмачкување за да се обезбеди работниот век на лизгачката површина.

· Работната маса се движи лево-десно со уред за стартување и уред за позиционирање на тампон, кој има мали вибрации и брзо движење.

· Рачката прифаќа тип на шипка за влечење, која не е лесно да падне и има висока безбедност.

Структура и перформанси

Дизајнот на вертикалната сложена машина со двојна оска  ги прифаќа структурните карактеристики на машината за глодање и потпорниот стартен уред, со предностите на високата ефикасност на обработката, стабилната прецизност и едноставната процедура за работа.

· Структура за замена и затегнување на ременот, лесно се менува брзината и се затегнува ременот.

· Главното вратило е управувано од мотор од 4KW/4P преку синхрон појас, со висока ефикасност на преносот и низок шум.

· Механизмот за автоматско враќање на левото и десното вретено може секогаш да го одржува вретеното во состојба подготвена за обработка, заштедувајќи време и подобрување на ефикасноста на работата.

· Рачката за кревање може лесно да се сврти за да се реализира подигнувањето на платформата за подигнување.

· Работната маса е опремена со позиционирање на тампон за да се обезбеди сигурно позиционирање и стабилна точност.

· Средниот превоз и платформата за подигање се дизајнирани со механизми за заклучување за да се обезбеди стабилно позиционирање на работното парче, што е погодно за обезбедување на точноста на обработката.

· Пневматскиот уред се користи за да се реализира автоматска контрола, добра доверливост и да се обезбеди висока ефикасност и висока прецизност на обработката.

Систем за подмачкување

Сложената машина со вертикална двојна оска користи автоматски систем за подмачкување со позитивно поместување. Важи следниот распоред за подмачкување.

Електричен систем

Сложената машина со вертикална двојна оска ја користи следнава конфигурација на електричниот систем.

· CNC систем: Sunicon.

· Серво мотор: Sunicon.

· Серво за вретено: технологија Zhima.

· Контактор за наизменична струја: Schneider.

· Реле: Омрон.

· Пневматска менгеме: YUELI.

Безбедносна заштита

Сложената машина со вертикална двојна оска  ги исполнува општите технички барања GB 15760-2004 за безбедносна заштита на алатите за сечење метал и е опремена со потребните безбедносни уреди и предупредувачки знаци.

· X-оската користи целосно затворен лим од нерѓосувачки челик за ефикасно блокирање на течностите и чиповите за сечење.

· Z-оската користи заштита од лим и телескопски капак за ефикасно да го продолжи работниот век.

· Оските X и Z се опремени со тврди и меки граници за да се спречат дефекти предизвикани од оперативни грешки, грешки во програмирањето, дефекти на дискот итн.

· Електричниот дизајн е во согласност со електричниот стандард GB5226.1 со заштита од прекумерна струја и краток спој.

· Електричниот кабинет прифаќа целосно затворен дизајн со вентилатори со аксијален проток за дисипација на топлина.

· NC системот има вградена батерија; ако системот ја изгуби моќноста, складираните програми за обработка нема да се изгубат.

· Функција за аларм и копче за итно запирање за да се спречи оштетување предизвикано од разни ненадејни дефекти.

Стандардна дополнителна опрема и документи

Сложената машина со вертикална двојна оска доаѓа со следните додатоци и документи.

Вклучени алатки:

· Двоен клуч 17-19, 12-14, 8-10, 22-24 (по 1)

· Прекинувач за близина (2 парчиња)

· Колет Φ20 (2 парчиња)

· Шексаголен клуч 1,5-10 (1 комплет)

Најчесто поставувани прашања

Кој е CNC системот што се користи на оваа вертикална машина со двојна оска?

Машината користи Sunicon CNC системот.

Колкав е конусот на вретеното и максималниот капацитет за дупчење?

Конусот на вретеното е NT30. Максималниот дијаметар на дупчење е 32 mm за бакарни делови, а максималниот дијаметар на дупчење е M32.

Кои се патувањата на оската X, Y и Z1/Z2?

Патувањето на оската X е 320 mm, патувањето на оската Y е 120 mm, а патувањето на оската Z1/Z2 е 110 mm.

Која е брзината на вретеното и тежината на машината?

Брзината на вретеното се движи од 10 до 3000 r/min со прилагодлива брзина. Тежината на машината е 900 кг.

Која е вкупната потреба за моќност?

Вкупниот капацитет на напојување е 7KW.

Quanzhou Yueli Automation Equipment Co., Ltd. - Nan'an, Fujian, Кина - основана 2013 година
