CNC коси струг за кревет со серво бедем и хидраулична опашка

Струг со коси кревет со CNC со серво бедем и хидраулична опашка (модел YL-46K) е прецизна машина за вртење, произведена од Quanzhou Yueli Automation Equipment Co., Ltd. Опремена со CNC систем FANUC Oi-TF PLUS (5) и јапонски THK 32 мм прецизни топчести завртки и линеарни водилки со валјак од 30 мм, машината обезбедува постојана точност и долгорочна стабилност. Вретениот мотор Huahong од 7,5 KW нуди опсег на брзина од 0 до 5000 вртежи во минута. Хидрауличниот опаш со MT4 конус и патување од 500 mm поддржува стабилно држење на работниот дел, додека серво-бедемот од 63 овозможува автоматизирани промени на алатот за подобрена ефикасност на производството.

Основни карактеристики

ЦПУ струг за коси кревет со серво бедем и хидраулична опашка ги нуди следните клучни карактеристики.

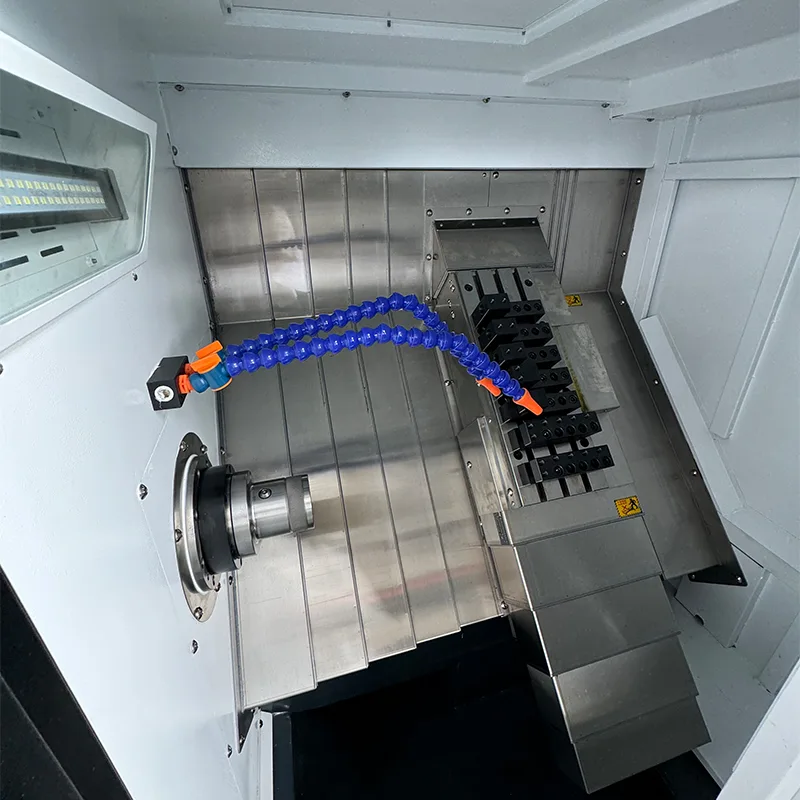

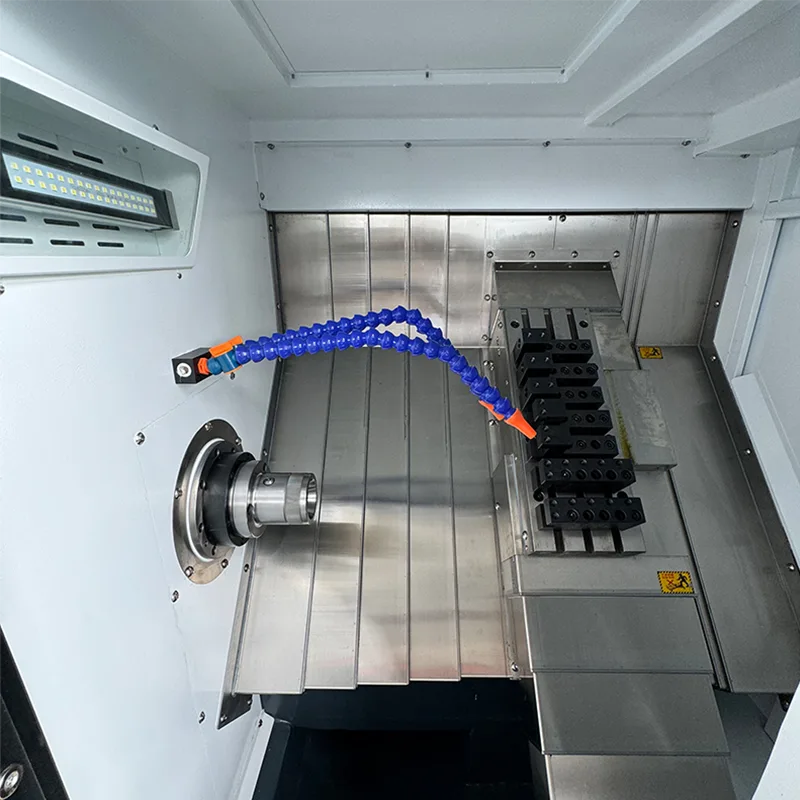

· Дизајн на коси кревет: закосено лежиште од 30 степени за зголемена цврстина и ефективен проток на чипови за време на обработката.

· Вртено со висока прецизност: Склоп на прецизно вретено од типот на патрон со јапонски лежишта NSK. Вретено модел А2-5 со дијаметар од 170мм.

· Премиум водичи: Јапонија THK 30mm прецизни линеарни водилки за валјак. Оска X со 4 стандардни блока, оска Z со 4 продолжени блокови.

· Прецизни топчести завртки: Јапонски THK топчести завртки од 32 мм со чекор од 10 мм за двете оски X и Z.

· Серво бедем: 63 серво бедем за брзо и прецизно индексирање на алатките.

· Hydraulic Tailstock: Линеарна водилка tailstock со хидрауличен погон. Патување на опашката 500 mm со MT4 конус.

· Систем за погон на моторот: Мотор со главно вретено со погон на ремен, X и Z серво мотори со директно поврзување на погонот.

Технички спецификации

Следната табела ги наведува целосните технички параметри на CNC струг за коси кревет со серво бедем и хидраулична опашка.

Конфигурација на машината

ЦПУ струг за коси кревет со серво бедем и хидраулична опашка е изграден со следните главни компоненти и брендови.

· CNC систем: FANUC Oi-TF PLUS (5) со серво мотори и погони FANUC X/Z.

· Мотор со вретено: Huahong 7,5KW.

· Топчести завртки: Јапонски THK 32mm прецизни топчести завртки.

· Линеарни водилки за ролери: Јапонија THK 30mm прецизни водилки за ролери.

· Склопување на вретеното: Прецизен тип на патрон со јапонски NSK лежишта.

· Хидрауличен ротационен цилиндар: Тајван.

· Хидраулична станица: Тајван.

· Моќна глава: 3-станица, 11.4N.

· Пумпа за течноста за ладење: 750W.

Стандардна дополнителна опрема

Секој CNC струг за коси кревет со серво бедем и хидраулична опашка доаѓа со следните додатоци.

· Колете со пружина за материјал за стегање – вклучено 1 парче.

· Држачи за алат за вртење – 3 парчиња.

· Држачи за алат за дупчење – 2 парчиња.

· Шипки за алат за дупчење – продолжна шипка ER20A, 2 парчиња.

· Комплет хексадецимален клуч – 1 комплет.

Апликации и предности

Струг за коси кревети со CNC со серво бедем и хидраулична опашка е погоден за широк опсег на апликации за вртење.

· Способност за обработка: Максимален дијаметар на вртење 375 mm, максимална должина на обработка 380 mm со чак. Се справува со различни материјали, вклучувајќи челик, нерѓосувачки челик и обоени метали.

· Ефикасност на производството: 63 серво-бедем овозможува брзо индексирање на алатките, намалување на времето за поставување и зголемување на пропусната моќ за сериско производство.

· Прецизност и стабилност: Јапонските THK водичи и топчестите завртки, во комбинација со FANUC CNC контролата, обезбедуваат доследна точност и повторливост.

· Поддршка за работното парче: Хидрауличната опашка со патување од 500 mm и конусот MT4 обезбедува сигурно стегање за подолгите работни парчиња.

· Цврста конструкција: косиот кревет од 30 степени со тешки водилки со валјак поддржува стабилни тешки операции на сечење.

Производство и обезбедување квалитет

ЦПУ струг за коси кревет со серво бедем и хидраулична опашка е произведен според строги стандарди за контрола на квалитетот.

· Сите клучни компоненти се добиени од познати брендови, вклучувајќи ги FANUC, Japan THK, Japan NSK и Huahong.

· Прецизни процеси на склопување за топчести завртки, линеарни водилки и склопови на вретено.

· Ригорозна проверка и тестирање пред испораката за да се обезбеди точност и доверливост на машината.

· Поддржано од повеќе од десет години искуство во производството и професионална техничка поддршка.

Најчесто поставувани прашања

Каков CNC систем се користи на овој струг со коси кревет?

Машината користи CNC систем FANUC Oi-TF PLUS (5) со серво мотори FANUC и погони за X и Z оски.

Кои се патувањата на оските на овој CNC струг?

Патувањето на оската X е 200 mm, а патувањето на оската Z е 460 mm.

Која е брзината на вретеното и моќноста на моторот?

Брзината на вретеното се движи од 0 до 5000 вртежи во минута, напојувана од вретено мотор Huahong од 7,5 KW.

Каков тип на водилки и топчести завртки се користат?

Машината користи јапонски THK 32mm прецизни топчести завртки и прецизни линеарни водилки за валјак од 30mm.

Која е тежината на машината и севкупните димензии?

Димензиите на машината се 1875×1021×1263 mm, а тежината е приближно 1,8 тони.
