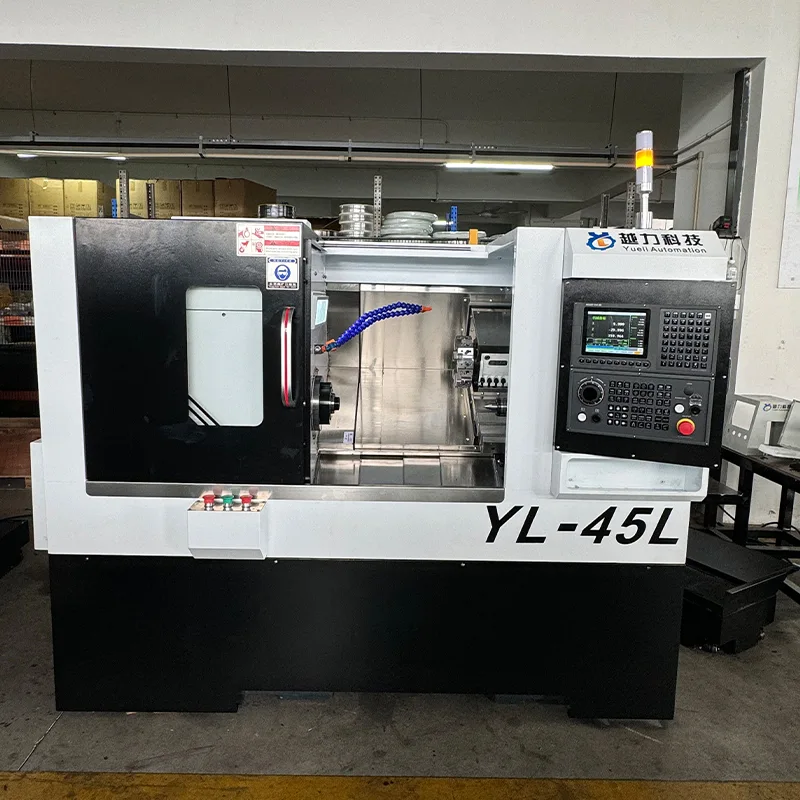

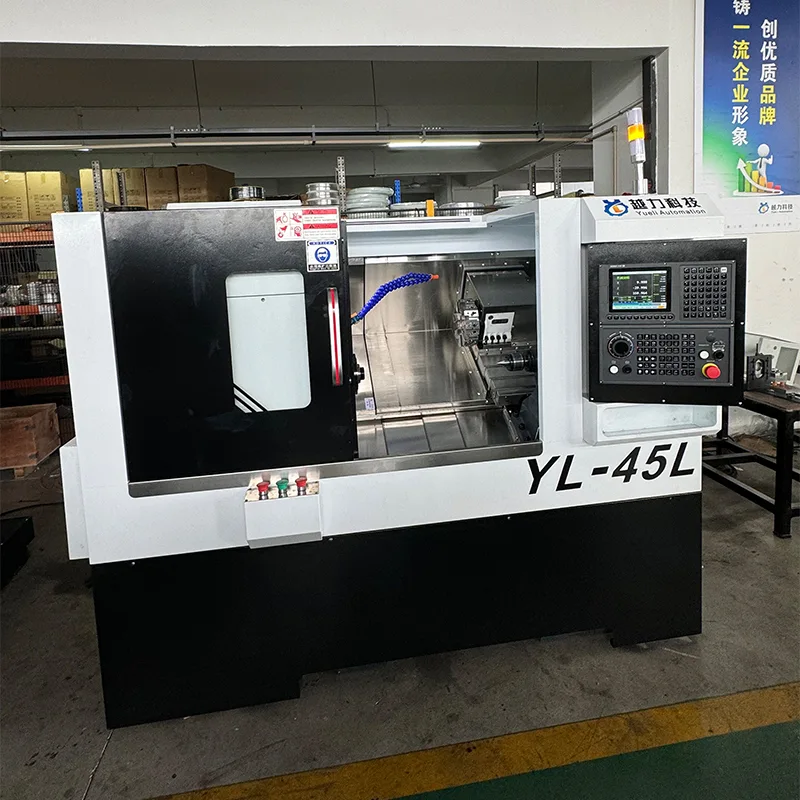

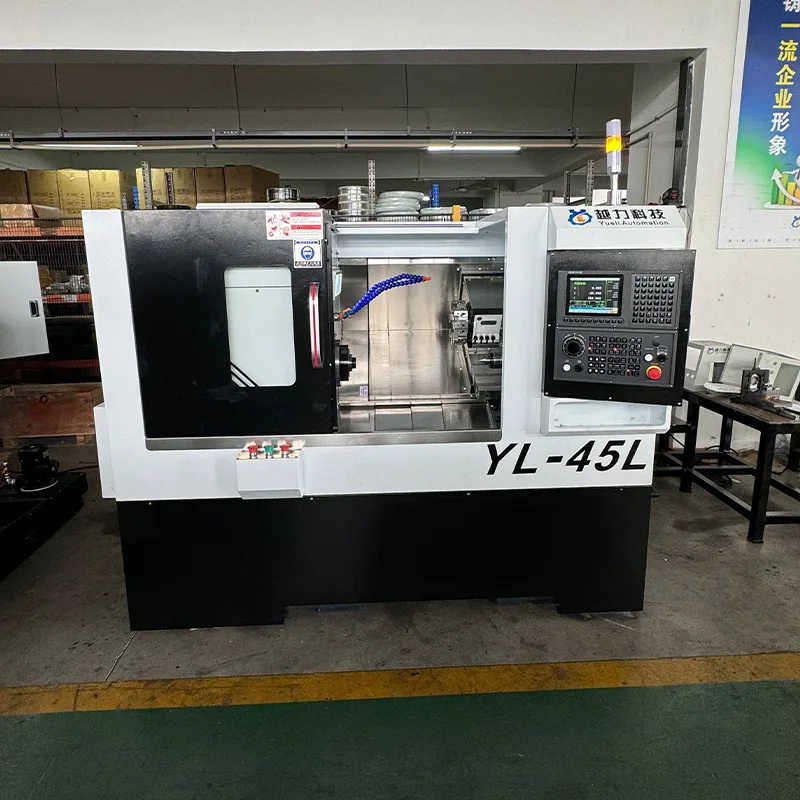

Коси кревет CNC струг со серво бедем и опашка

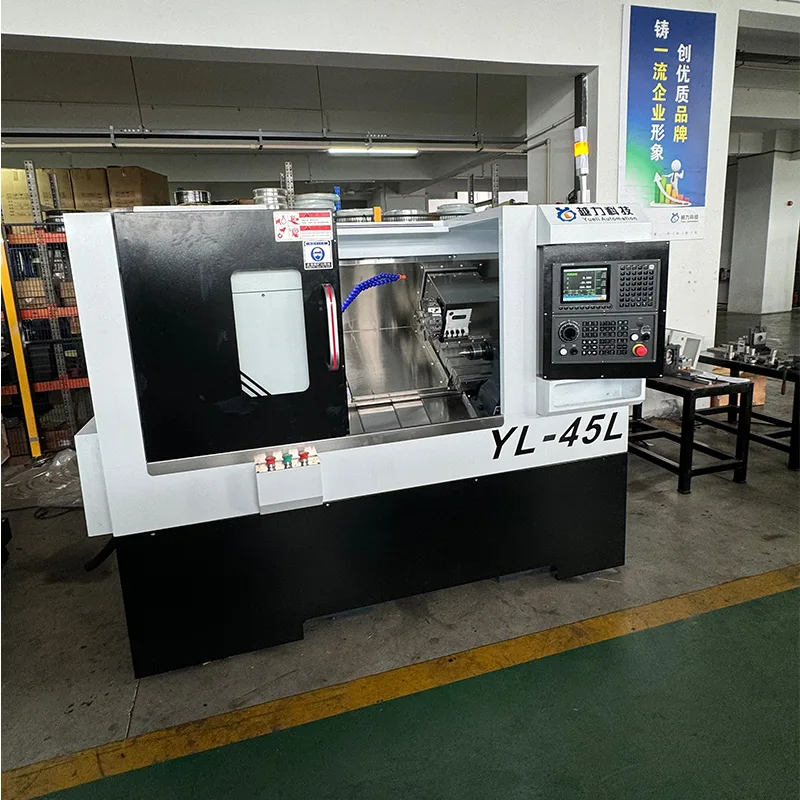

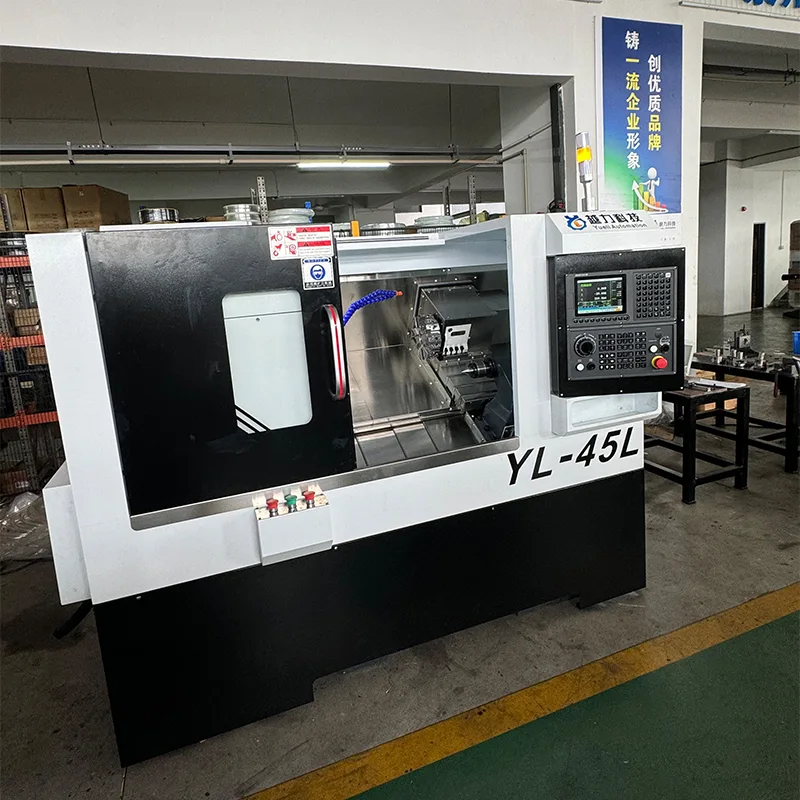

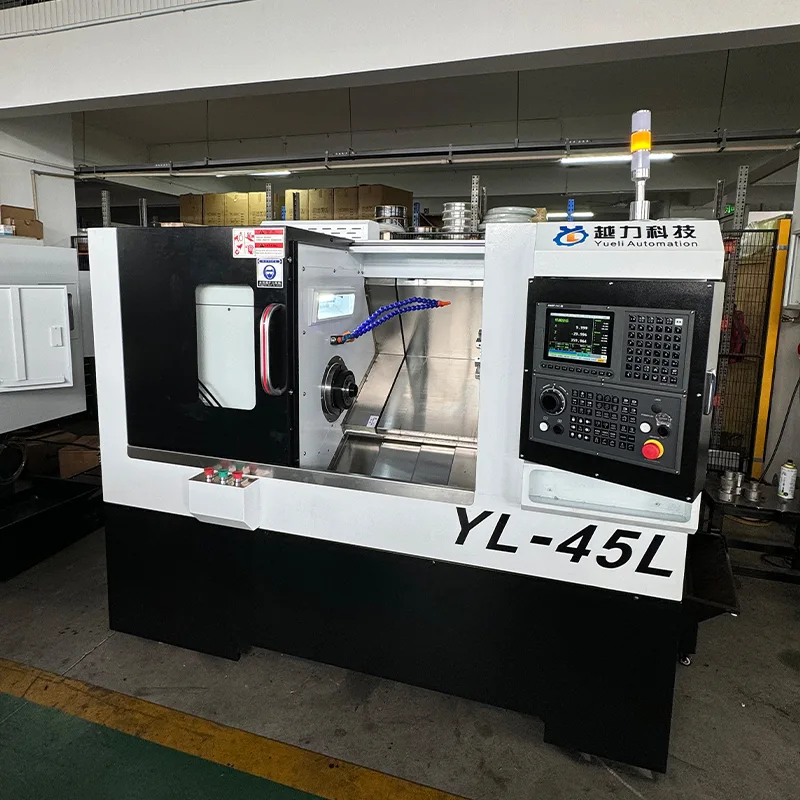

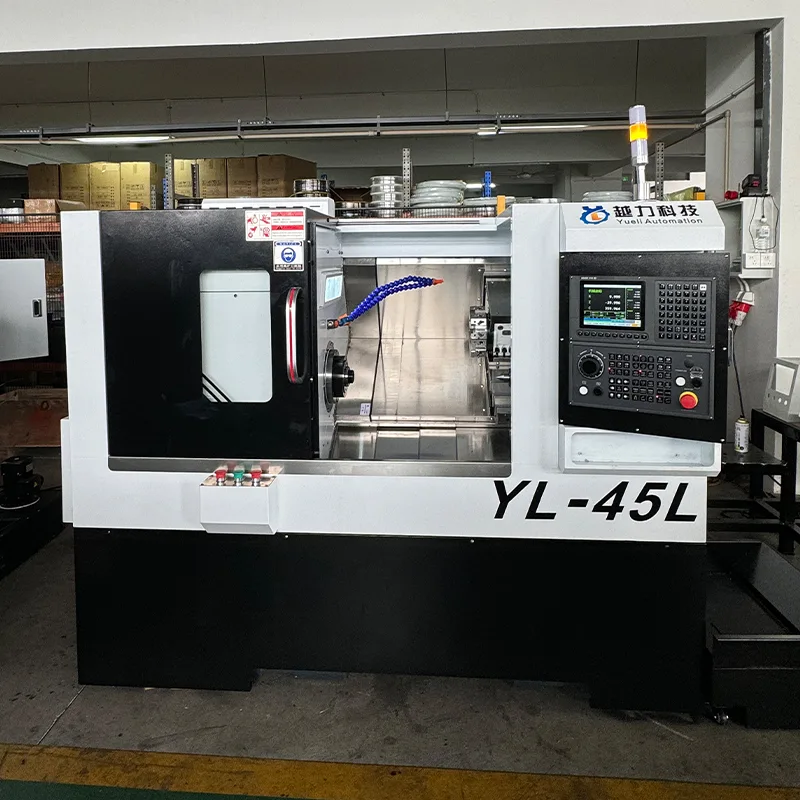

CNC струг со коси кревет со серво бедем и опашка (модел YL-45L) е произведен од Quanzhou Yueli Automation Equipment Co., Ltd. Опремен е со FANUC Oi-TF PLUS (5) CNC систем, јапонски THK 32mm прецизни топчести завртки и прецизни линеарни водилки за валјак од 30mm, обезбедувајќи стабилни и прецизни перформанси на обработка. Брзината на вретеното се движи од 0 до 5000 RPM со вретено мотор Huahong од 7,5 KW. Машината има линеарна водичка опашка со хидрауличен погон, патувањето на опашката е 500 mm, а конусот на опашката е MT4. Максималниот дијаметар на вртење е 375 mm, а максималната должина на обработка е 380 mm со чак.

Технички спецификации

Следниве технички параметри се однесуваат на CNC струг со косо кревет со серво бедем и опашка.

Главна конфигурација

Струг CNC со косо кревет со серво бедем и опашка е опремен со следните клучни компоненти.

Стандардна дополнителна опрема

Следниве додатоци се вклучени со CNC струг со косо кревет со серво бедем и опашка.

Структура на машината и клучни карактеристики

Струг CNC со косо кревет со серво бедем и опашка ги вклучува следните структурни и перформанси карактеристики.

· Кревет: дизајн на коси кревет од 30 степени за цврстина и ефикасен проток на чипови.

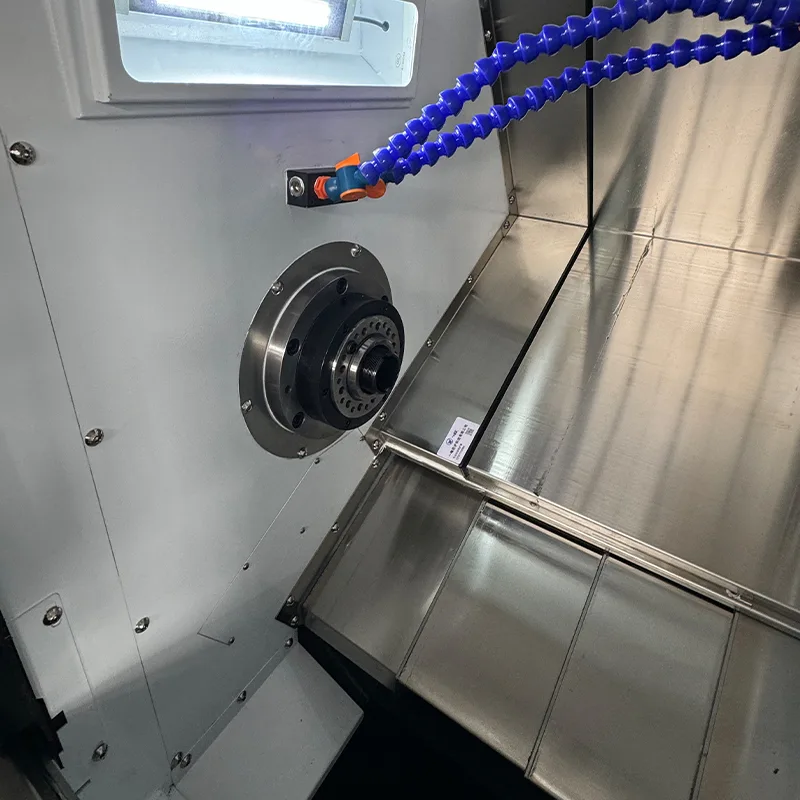

· Вретено: Склоп на прецизно вретено на патрон со јапонски NSK лежишта. Вретено модел А2-5 со дијаметар од 170мм. Опсег на брзина 0-5000 RPM.

· Насоки: Јапонија THK 30mm прецизни линеарни водилки за валјак. Оска X со 4 стандардни блока, оска Z со 4 продолжени блокови.

· Топчести завртки: Јапонски THK 32mm прецизни топчести завртки со чекор од 10mm за двете оски X и Z.

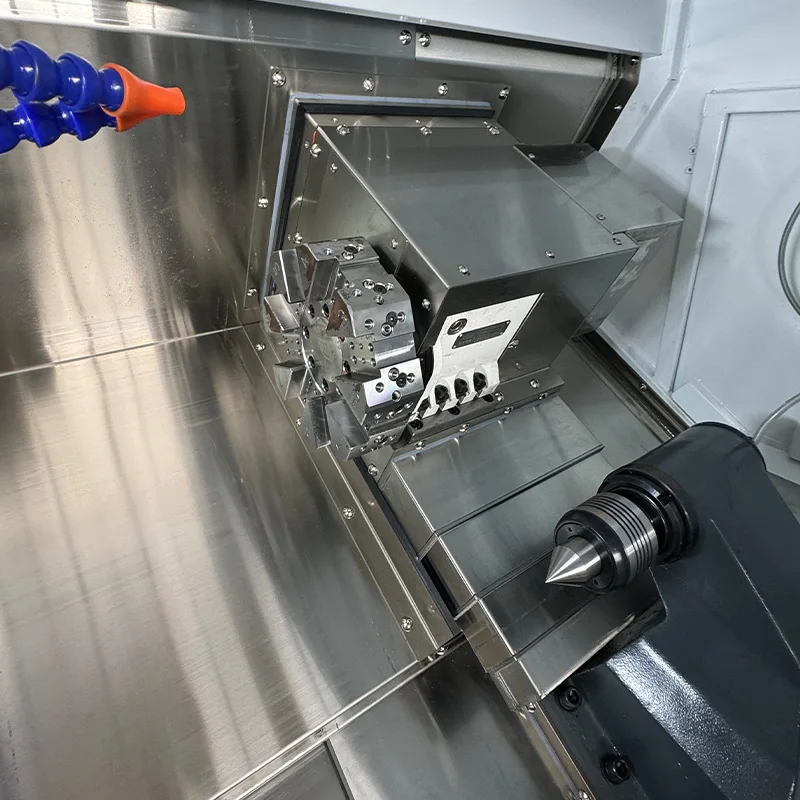

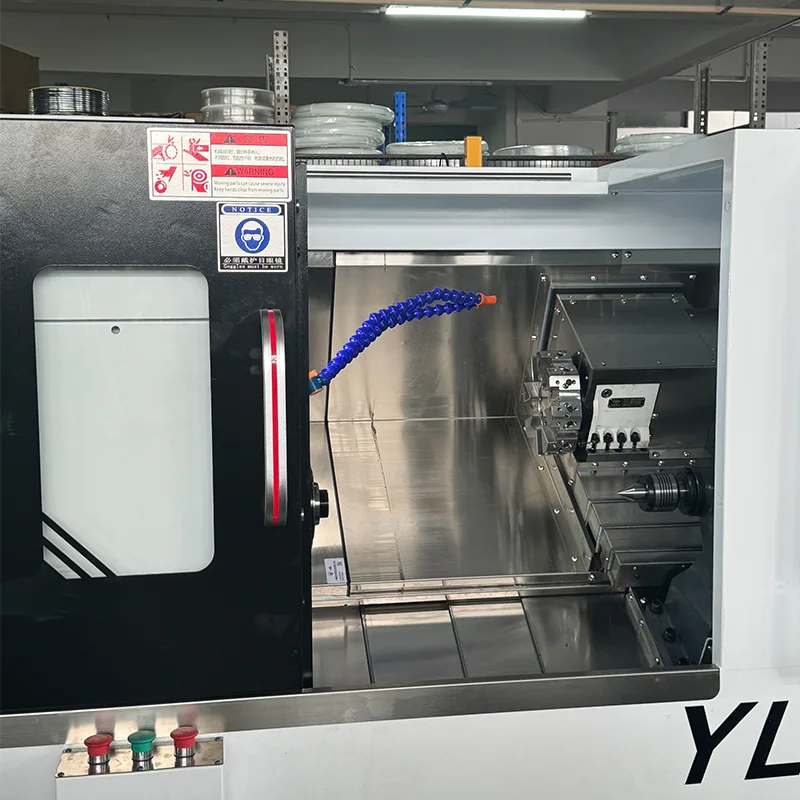

· Алатка: 63 серво бедем за автоматско менување алат.

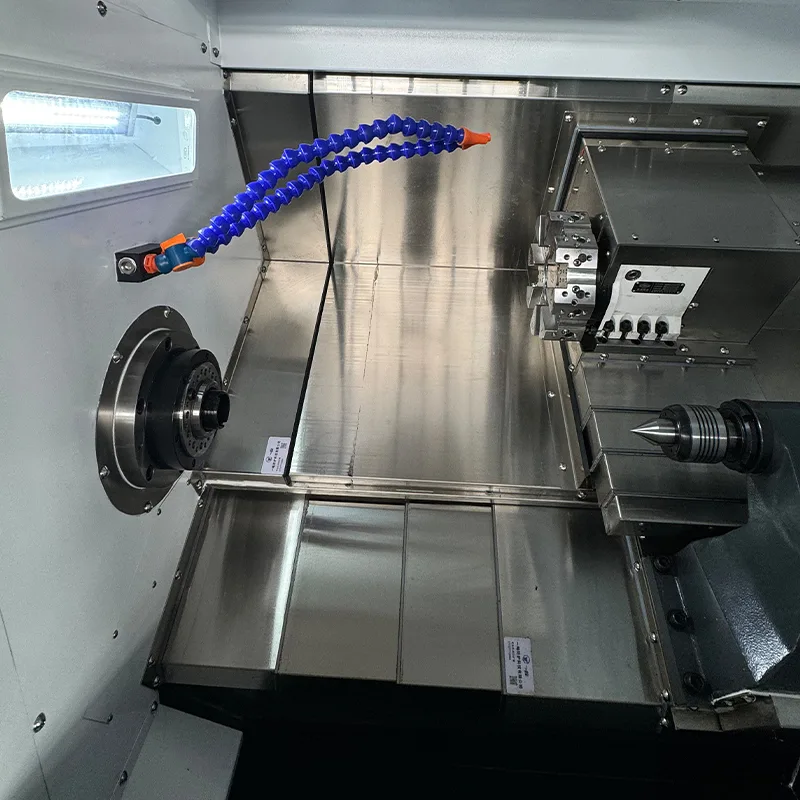

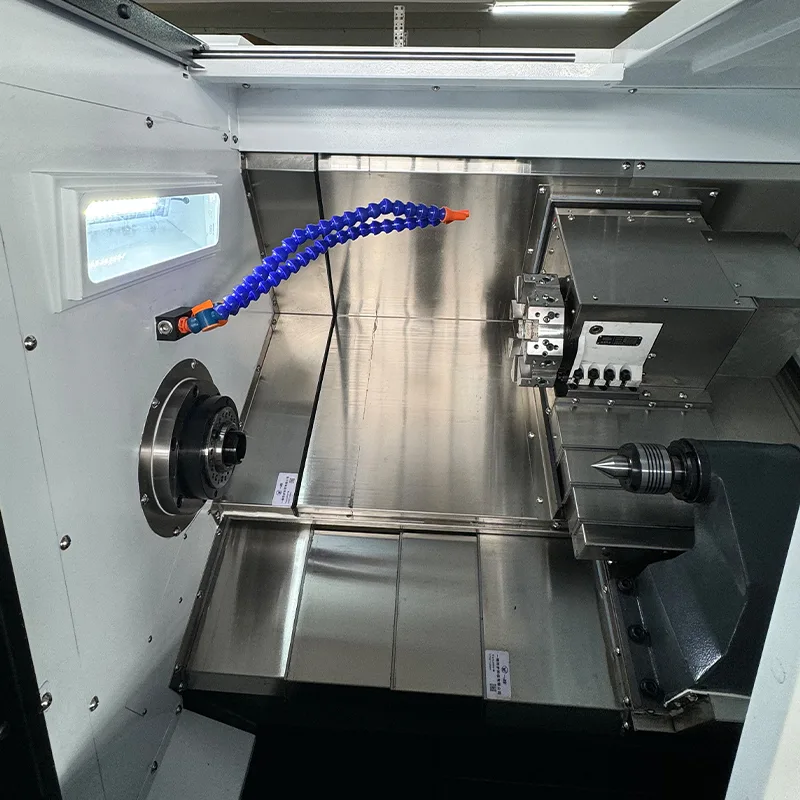

· Тајлсток: Линеарен водич за опашка со хидрауличен погон. Патување на опашката 500 мм. Tailstock конус MT4.

· Моторни врски: Главен мотор со погон на ремен, X и Z мотори со директен погон.

Информации за нарачка

Следниве детали за цените и нарачките се однесуваат на CNC струг со косо кревет со серво бедем и опашка.

· Име на производ: ЦПУ струг со коси кревет (Тип на бедем за алат)

· Модел: YL-45L

· Услови за плаќање: 30% депозит, салдо пред пратката

· Гаранција: 1 година за делови (не е исклучена штетата направена од човекот)

· Данок: 13% вклучен ДДВ

· Товар: Вклучен

Најчесто поставувани прашања

Каков е контролниот систем на овој CNC струг со коси кревет?

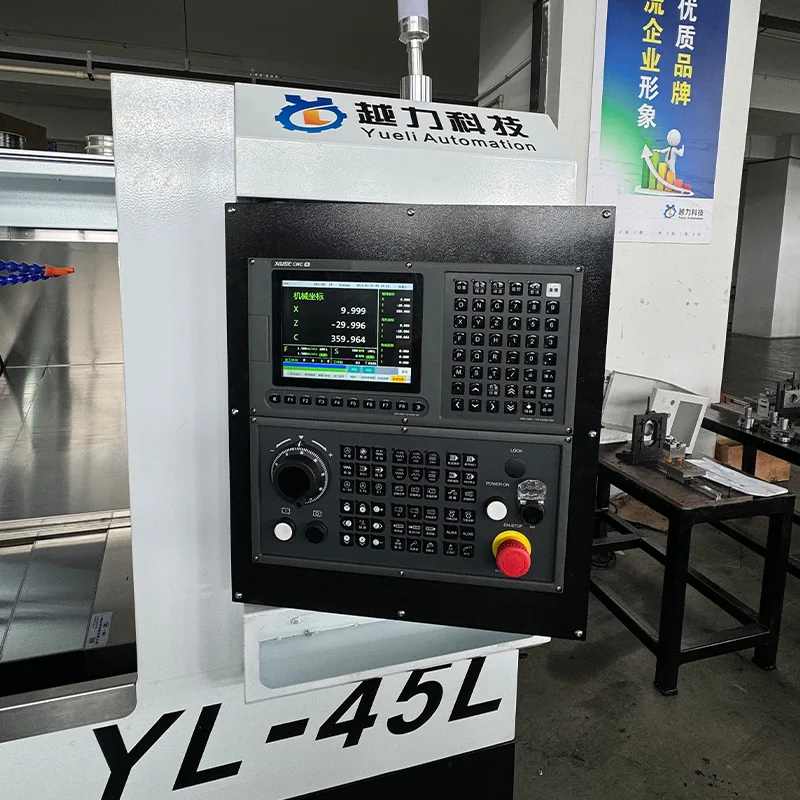

ЦПУ струг со коси кревет го користи CNC системот FANUC Oi-TF PLUS (5) со серво мотори FANUC и погони за оските X и Z.

Кои се патувањата на оските X и Z на оваа машина?

Патувањето на оската X е 200 mm, а патувањето на оската Z е 460 mm. Која е брзината на вретеното и моќноста на моторот на вретеното?

Опсегот на брзина на вретеното е од 0 до 5000 RPM, а моќноста на моторот на вретеното е 7,5 KW од Huahong.

Каков тип на кревет и алат има оваа машина?

Машината има коси кревет од 30 степени со серво бедем од 63 за автоматско менување на алатот.

Кои се спецификациите на водичите и топчестите завртки?

Оските X и Z користат прецизни топчести завртки од 32 mm и прецизни линеарни водилки за валјак од 30 mm, и двете од Јапонија THK.

Која е тежината и димензиите на овој CNC струг?

Димензиите на машината се 1875×1021×1263 mm, а тежината е приближно 1,8 тони.

Каков тип на опашка има машината?

Машината има линеарна водичка опашка со хидрауличен погон, патувањето на опашката е 500 mm, а конусот на опашката е MT4.
