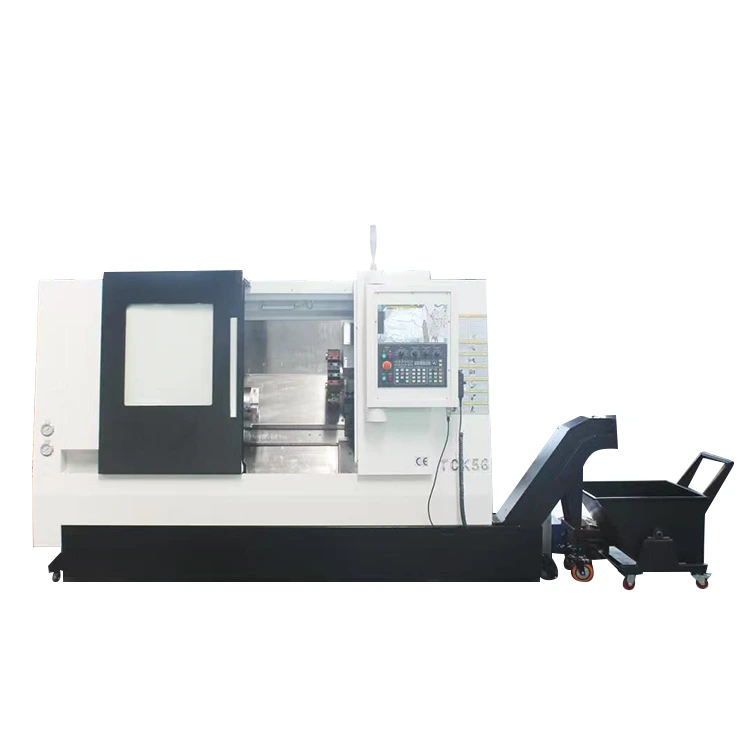

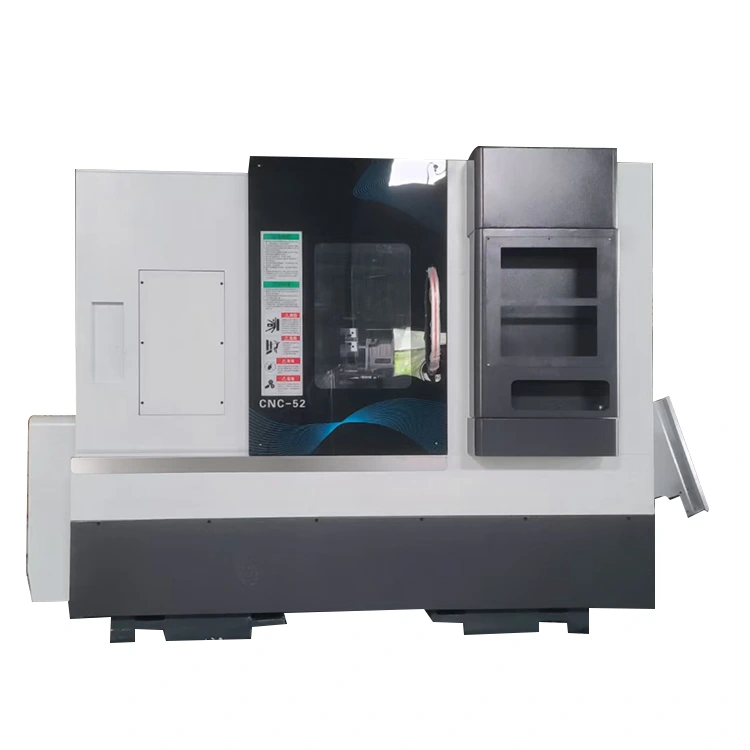

ЦПУ вртење-мелница центар со Tailstock

БР.

Име

Единица

Спец

Забелешка

1

Димензии на горната маса на лизгачот

мм

450*340

2

Максимално патување на оската z

мм

600

3

Максимално патување на оската X

мм

300

4

Максимален дијаметар на замавнување

мм

650

5

Растојание од вретено до лизгачка плоча на масата

мм

170

6

Растојание од центарот на вретеното до земјата

мм

1100

7

MAX должина на обработка

мм

475

Земајќи ја напојната купола NF80-170-BMT55-12T како пример

8

MAX дијаметар на вртење

мм

500

9

Модел на вретено (дијаметар на вретеното)

мм

A2-6 (200)

10

Брзина на вретеното

Вртежи во минута

0-4000

11

X, Z спецификации на топчести завртки

32*10/40*10

Јапонски THK топчест шраф, класа C3

12

Линеарна водилка со X-оска

Тајван валјак HIWIN clss p, големина 35

4 Лизгачи-стандарден тип

13

Линеарна водилка на Z-оската

Тајван валјак HIWIN clss p големина 35

4 лизгачи - Лизгачи со продолжена должина

14

Начин на поврзување на главниот мотор X.Z

Временски ремен/Директен погон/Директен погон

15

X.Z. Tailstock моторна прирабница / шпиц

мм

130/110

16

Големина на машината

мм

2415*1257*1270

17

Нето тежина на машината

КГ

3800 кг

Со внатрешна и  надворешна заштита

18

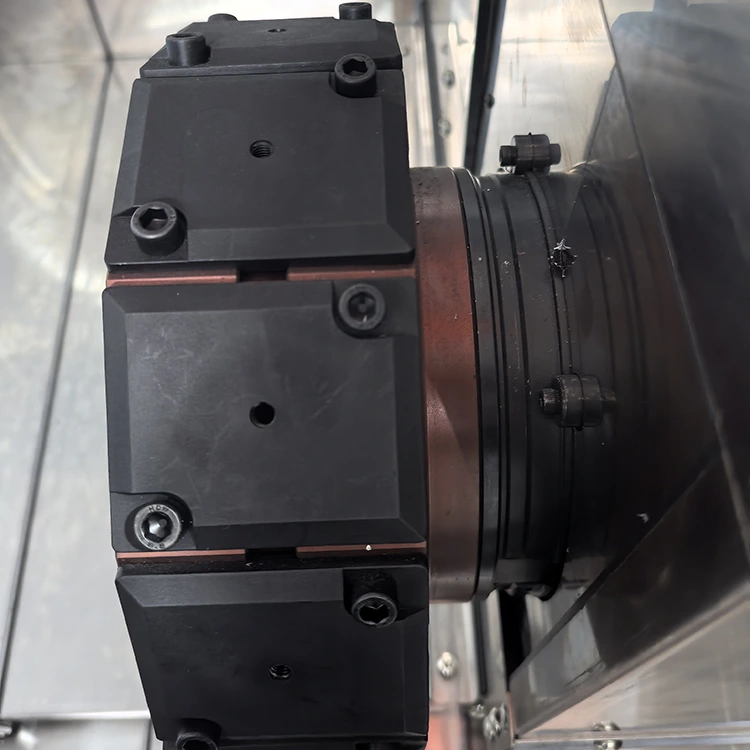

Начин на инсталација на алат

Моќен бедем 170-BMT55

19

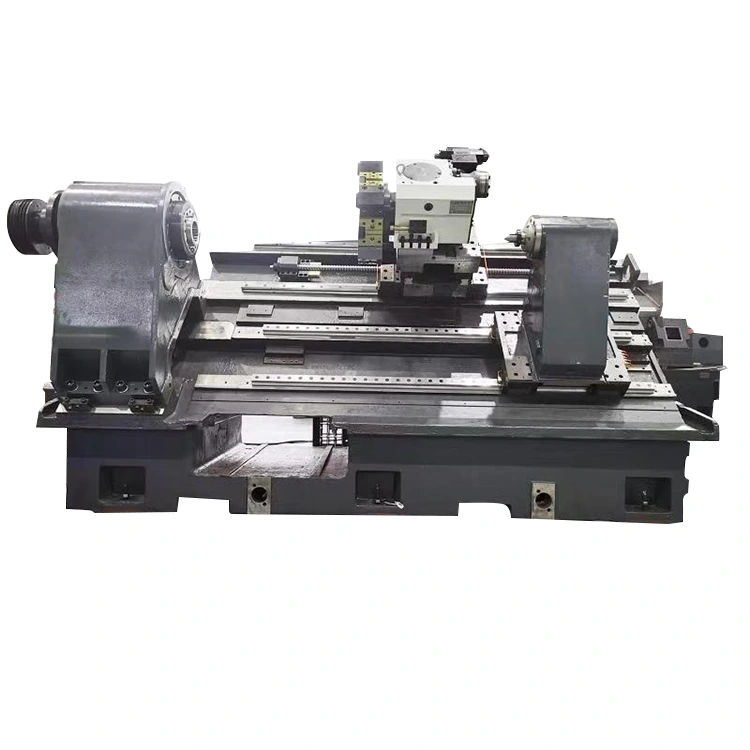

Тип и наклон на основата на машината

Коси кревет од 30 степени

20

Тајлсток

Линеарна водилка tailstock

21

Метод на унапредување на опашката

Хидрауличен погон и серво погон

Стандардно опремен центар за хидраулични опашки

22

Максимално патување на опашката

600

23

Минимална должина на проекцијата на опашката

30 мм

24

Тајлсток центар модел

МТ5
