Бандаж интегрирана машина

Клиент

Реза

Цитат бр.

YL2025091101

Контакт

Реза

Датум на понуда

2025-9-11

CC.

Валидност на понуда

30 дена

тел

Време на испорака

20 дена по добивањето на депозитот

Цена

0640 (вклучувајќи ја главата за напојување на Fly-cutter и квадратна купола за алат)

RMB42000 SET

Плаќање

Т/Т.30% депозит, 70% плаќање пред испорака.

Гаранција

Една година.

Фотографија

 Име

 Спец

Способност за обработка

Максимален дијаметар на замавнување над креветот (мм)

280

Максимален дијаметар на замавнување над превозот (Φ/mm)

f160

Максимална должина на вртење (Φ/mm)

280

Максимален дијаметар на вртење (Φ/mm)

280

Максимален дијаметар на дупка за шипки (Φ/mm)

42

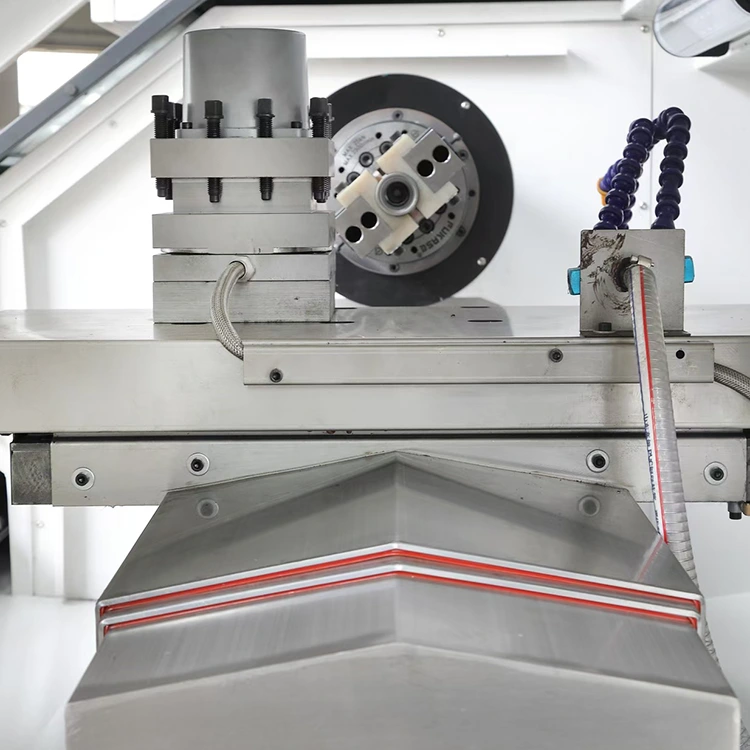

Вретено

Тип на нос на вретено (GB 5900.1)

А2-5

 Конус на дупката на облогата на вретеното

21°

GB21°

Дијаметар на дупката на вретеното (Φ/mm)

49

 Дијаметар низ дупката за влечење на вретеното

41.5

Навој за влечење на вретеното

М48×1,5

Опсег на брзина на вретеното (r/min)

0-3000 (4000)

Стандардна конфигурација: 0-3000 (опционално: 4000)

 Режим на менување брзина на вретеното

32

Независно вретено: 3 напред, 2 задни

Моќност на главниот мотор (континуирана оцена) (kW)

4

Моќност на главниот мотор (моментална максимална вредност) (kW)

4

Брзина на брзи напречни оски на X (m/min)

15

Брзина на брза напрегање на оската Z (m/min)

15

Вртежен момент на серво мотор на X-оската (N·m)

110/6.4

Вртежен момент на серво мотор со Z-оска (N·m)

110/6.4

Удар на оската X (мм)

640

Удар на оската Z (mm)

280

Метод за поврзување на моторот X-оската и Z-оската

 Директно спојување

Водечка патека на оската Z

З-30-640

Топчест шраф со Z-оска 30-640 Квадратен тип

X-После.

X-30-540

Топчест шраф со Х-оска 30-540 квадратен тип

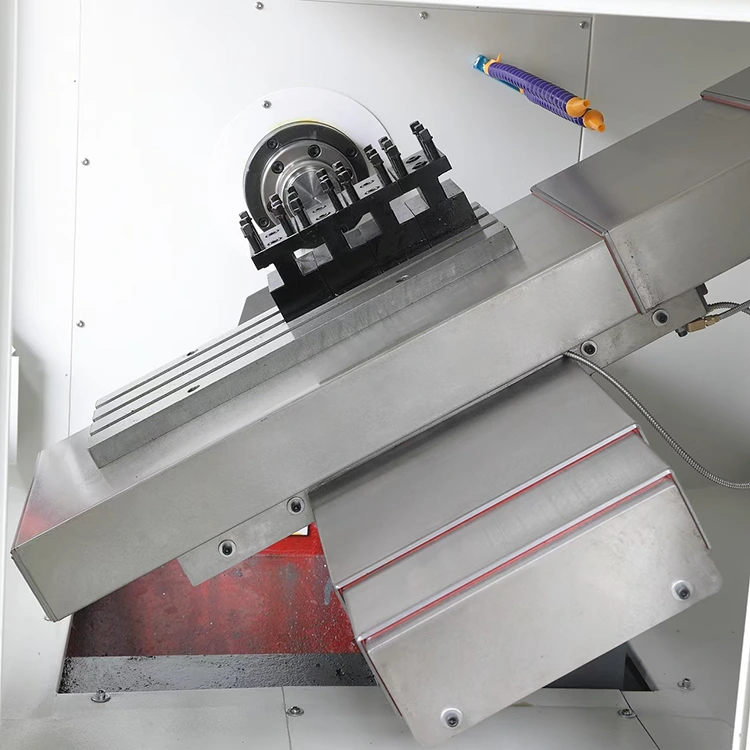

 Тип на водич

(30FZS)

Линеарна водилка (30FZS)

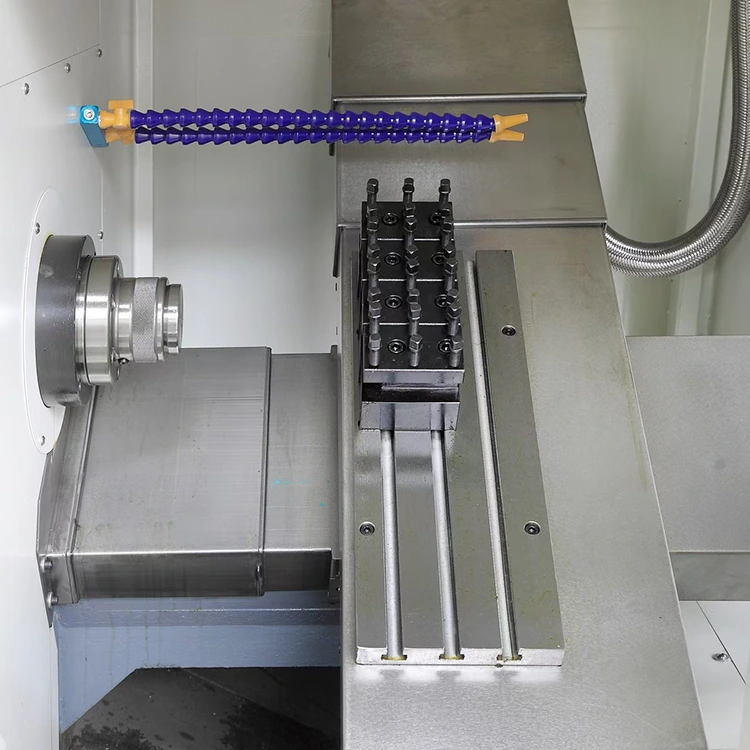

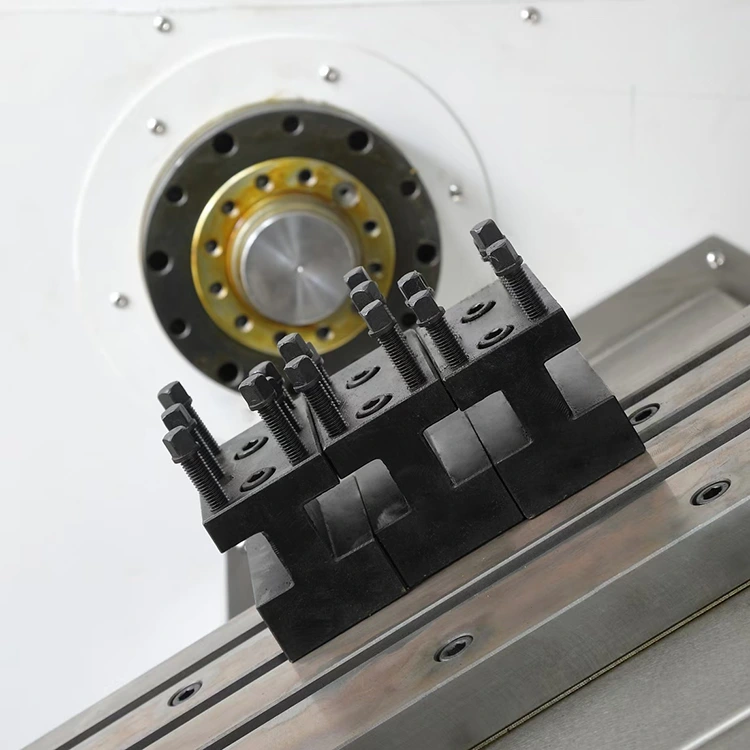

Бедем за алат

 Тип на алат бедем

6125

 Број на станици за алати

(ММ)

Големина на алатот (мм)

20*20

Поправена објава на алатката (20×20)

Бандаж

Стандарден удар со X-оска

2400 мм

X-Axis MaxSpeed

1,5 mm/s

Стандарден удар на Y-оската

650 мм

Максимална брзина на оската Y

1 m/s

Стандарден удар на оската Z

1000 мм

Максимална брзина на оската Z

1,5 m/s

 Висина на фиоката од земја

1100 мм

 Големина на фиоката

550*350мм

 Број на фиоки

2

2 слики

 Материјал за бандаж

челик

 Крај на фаќачот

，

Пневматско стегање  пневматска ротација

 Режим на пренос

Линеарен водич со наклонет багажник за шини

 Влезен напон

220 V

 Влезен воздушен притисок

0,5-0,8 па

Напојување

 Номинална вкупна моќност

9 KW

 Номинална вкупна струја

20 А

Спец

 Тежина на машината

900 кг

Големина на машината (L×W×H)

1650×1250×1600мм

други

 Метод на стегање

Дијаметар на чак (опционално)

 Моќност на пумпата за вода

380V/90w

Модел на топчести завртки (X-оска)

2508

Модел со топчест шраф (z-оска)

3208

Тип на транспортер на чип (опционално купување)

Машинско поле

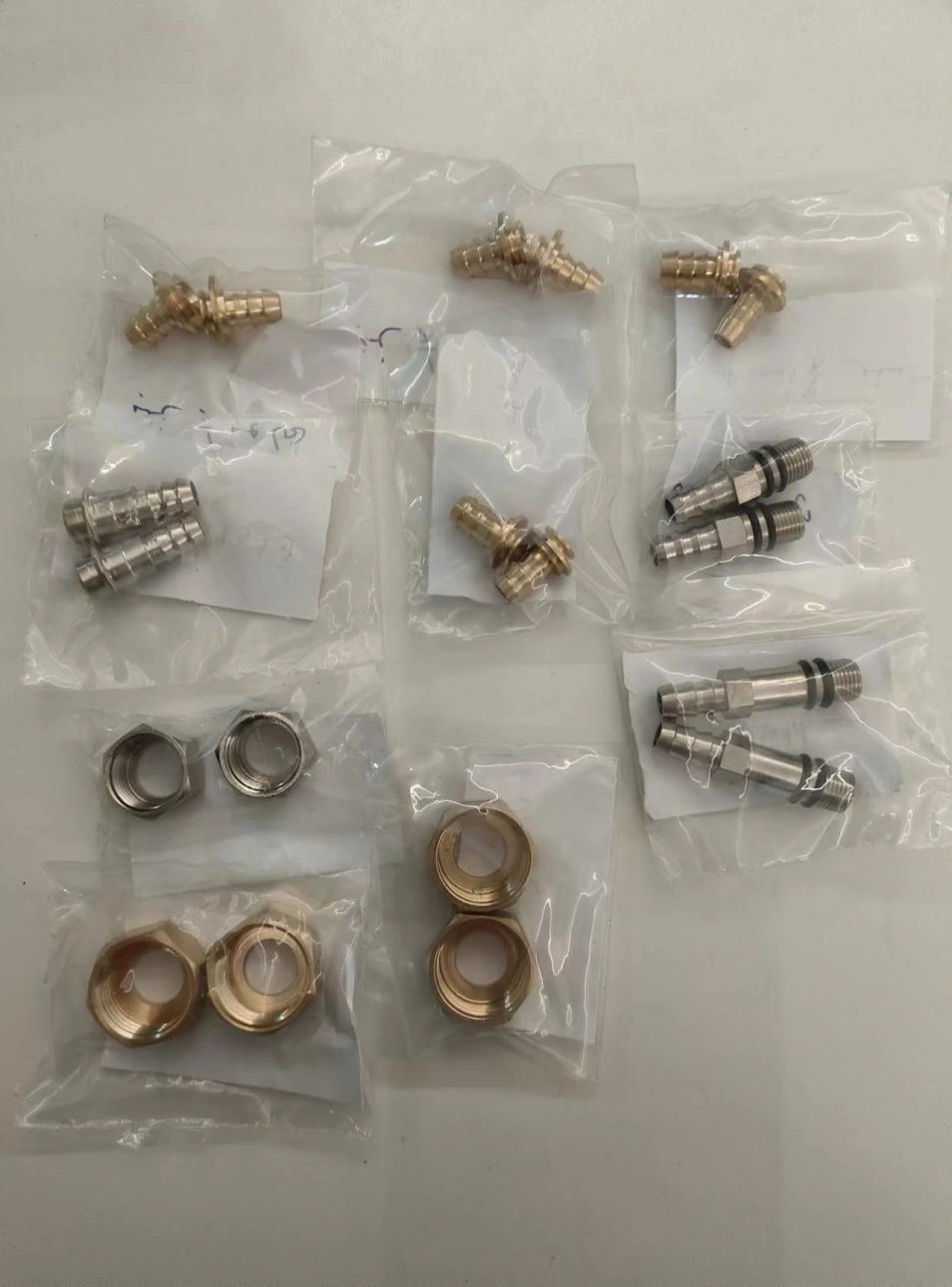

 Автомобилски делови и хардверски додатоци
