Хоризонтална CNC бедем машина со 12 вретена

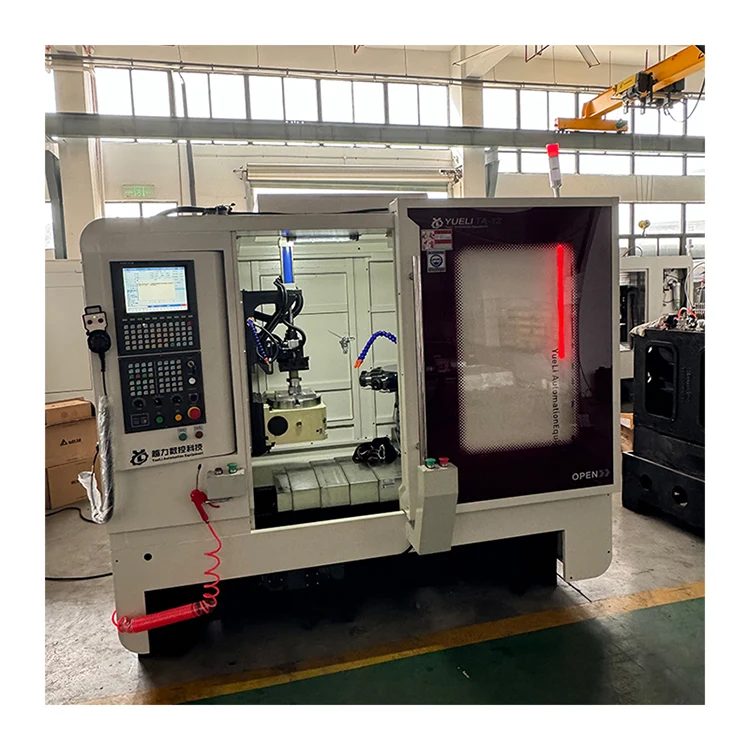

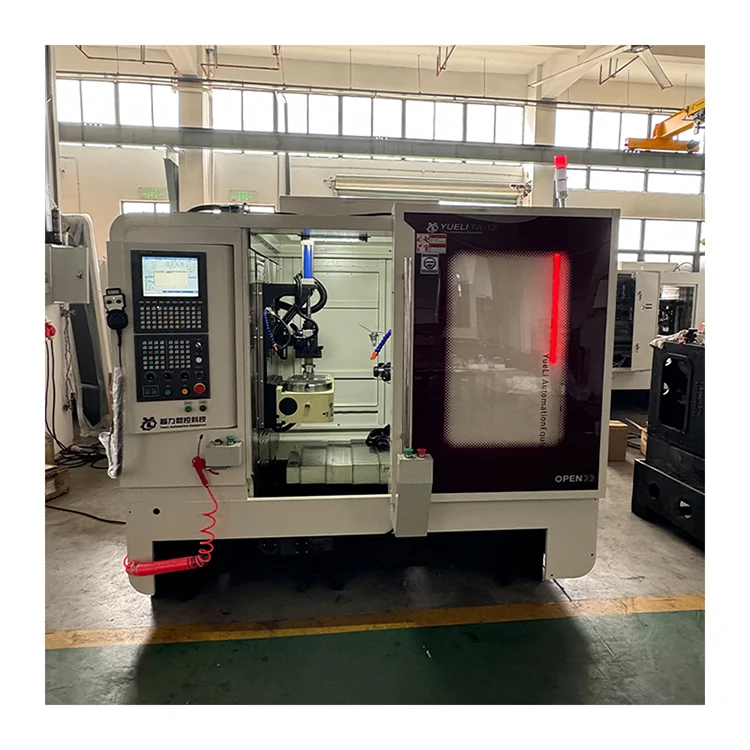

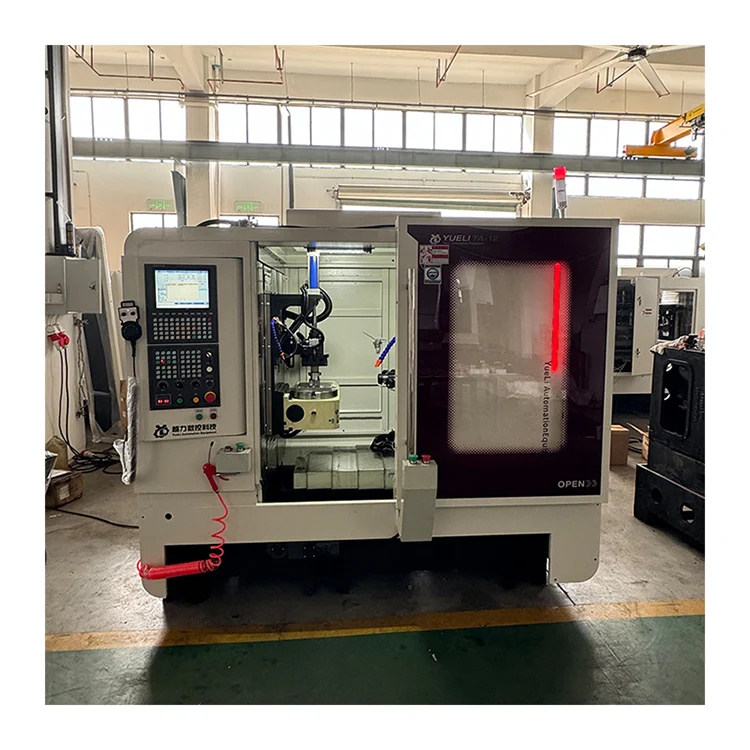

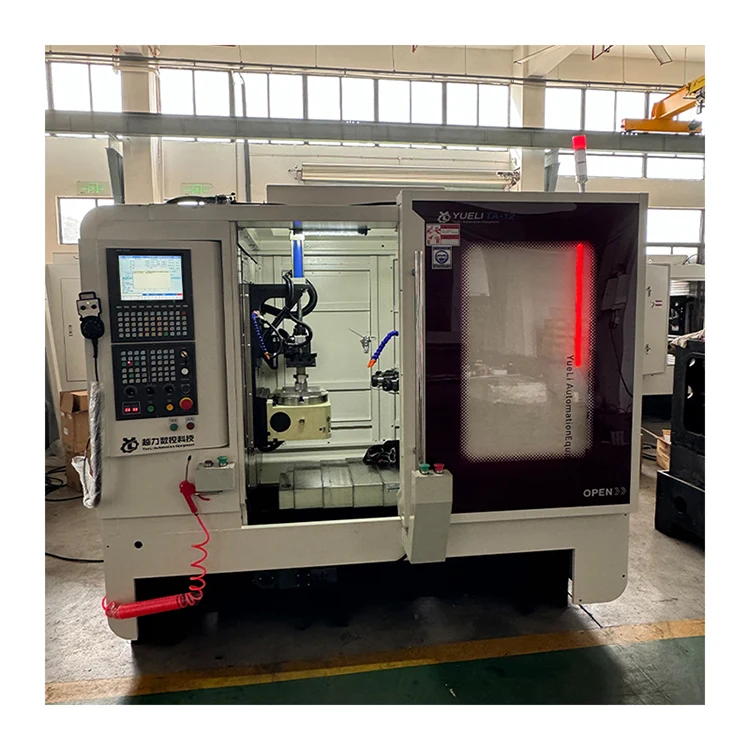

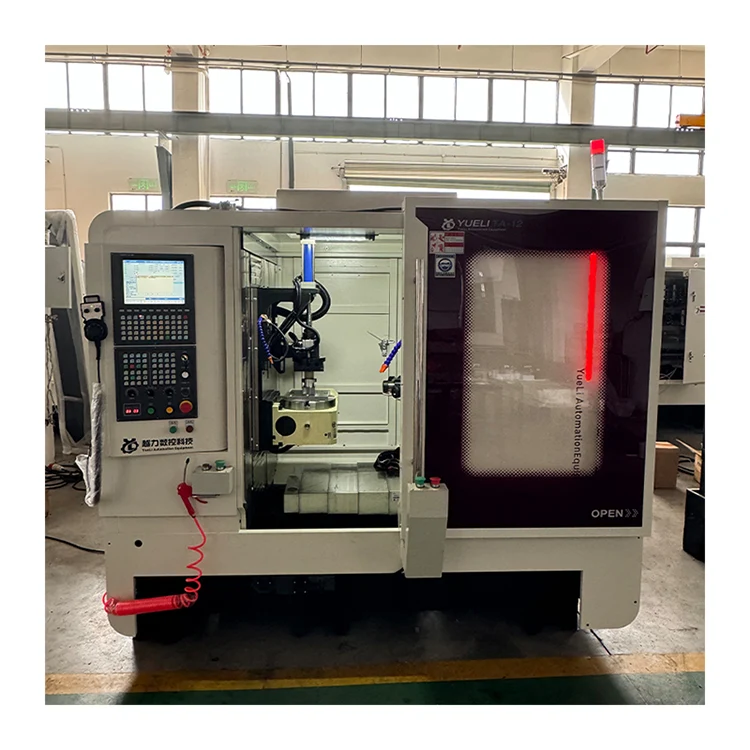

Хоризонтална CNC бедем машина со 12 вретена (внатрешен модел TA-12) е произведена од Quanzhou Yueli Automation Equipment Co., Ltd. Погодна е за производство и обработка на серии со големи и среден волумен. Машината се одликува со мазен и дарежлив изглед, едноставно и интуитивно ракување и практично прилагодување. Со CNC контролата, тој нуди поголема автоматизација, добра доверливост и намален интензитет на трудот, овозможувајќи му на едно лице да работи и да управува со повеќе машини. Овој производ е идеална високо-ефикасна опрема за обработка против загадување.

Вовед во производот

Хоризонталната CNC бедем машина со 12 вретена е погодна за производство и обработка на серии со големи и среден волумен. Изгледот на машината е мазен и дарежлив, работата е едноставна и интуитивна, а прилагодувањето е практично. Контролата на CNC е усвоена, степенот на автоматизација е поголем, доверливоста е добра, интензитетот на трудот на операторот е намален, а може да се реализира работењето и управувањето со едно лице и повеќе машини.

Параметри за техничка конфигурација

Следниве компоненти и спецификации се однесуваат на Хоризонталната CNC бедем машина со 12 вретена.

Главни технички параметри

Следниве технички параметри важат за Хоризонталната CNC бедем машина со 12 вретена.

Структура и перформанси на машината

 Хоризонталната CNC бедем машина со 12 вретена  ги има следните структурни карактеристики и карактеристики.

· Едноставен центар за обработка. Контролата на програмата користи систем за контрола на Taiwan Hust со функција за откривање за да избегне оштетување на чешмата или алатката поради дефект на електромагнетниот вентил или цилиндарот. Пријателски дијалог човек-машина за лесно ракување.

· Погоден за обработка на големи и средни сериски делови. Завршено е еднократното стегање. Висока ефикасност и добра прецизност.

· Механизмот за чукање не треба да го заменува погонот на завртката. Теренот е стандарден. Главниот серво мотор Beijing CTB со конверзија на сопствена фреквенција ја подобрува грубоста на површината на навојот и обезбедува точност.

· Независно истражување и развој на компоненти за напојување на главата. Прецизно мелење. Добра отпорност на абење. Долг работен век.

· Hust CNC системот овозможува поставување на брзината на доводот според потребите. По долготрајна употреба, оловната завртка се истроши, системот има функција за компензација на алатот.

· Секоја моторизирана лизгачка површина користи централизиран уред за автоматско подмачкување за да го обезбеди работниот век на машинскиот алат.

· Движење на лизгачка маса управувано од серво мотор. Дигитално може да се постават повеќе координати. Висока точност на позиционирање. Ниски вибрации. Брз одговор.

· За време на обработката, статусот на работното парче се прикажува на екранот на допир. Функција за аларм за дефекти.

· Целосно затворената заштита обезбедува лична безбедност и ја подобрува околината за обработка.

Главните структурни компоненти

Хоризонталната CNC бедем машина со 12 вретена се состои од следните главни структурни компоненти.

· Колона: 1 комплет

· Четвртата оска: 1 комплет

· Основа: 1 комплет

· Електронски систем: 1 комплет

· Хидраулична менгеме: 1 комплет

· Систем за отстранување чипови: 1 комплет

Електричен систем

 Хоризонталната CNC купола со 12 вретена  ги користи следните електрични компоненти.

· Електромагнетниот вентил: Taiwan AirTAC. Добра стабилност. Воздушниот притисок не може да биде помал од 0,5 MPa.

· Контактор за наизменична струја: Schneider. Добра стабилност.

· Реле: Омрон. Добра стабилност.

Систем за подмачкување

Секоја напојувачка глава на Хоризонталната CNC бедем машина со 12 вретена  се подмачкува со путер, кој е лесен за употреба и ракување, обезбедувајќи работен век на површината за подмачкување.

Стандардна дополнителна опрема и документи

Хоризонталната CNC бедем машина со 12 вретена доаѓа со следните додатоци и документи.

· Вклучена кутија за алат: Клуч со двоен крај 17-19, Шестоаголен клуч 1,5-10 (1 комплет).

· Случајни документи: Системска спецификација, прирачник за работа, инструкции за возачот (по 1 копија).

Најчесто поставувани прашања

Кој е интерфејсот на вретеното и максималниот капацитет за дупчење?

Интерфејсот на вретеното е ER40. Максималниот дијаметар на дупчењето е 60 mm за бакар низ дупки, а максималниот дијаметар на прислушување е M50×3 mm за бакар.

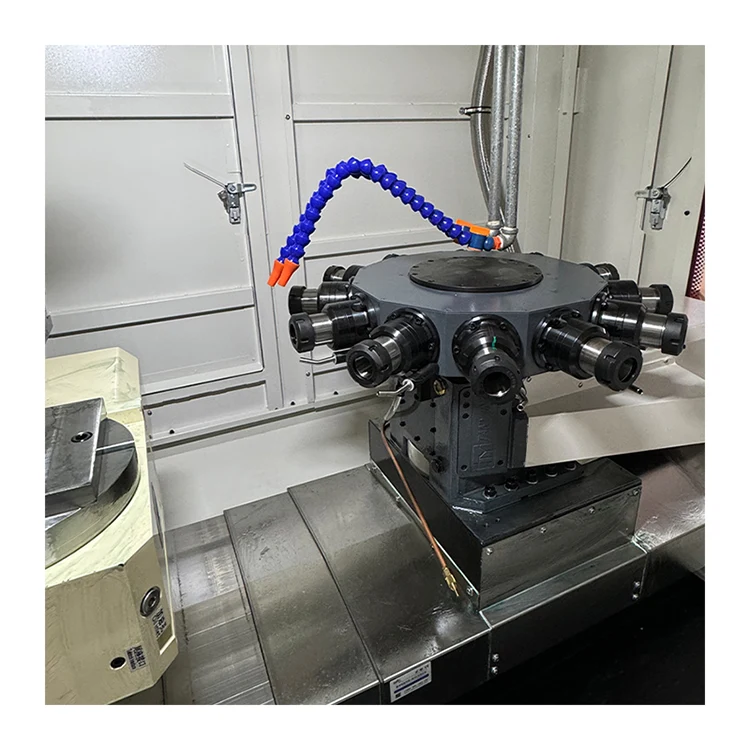

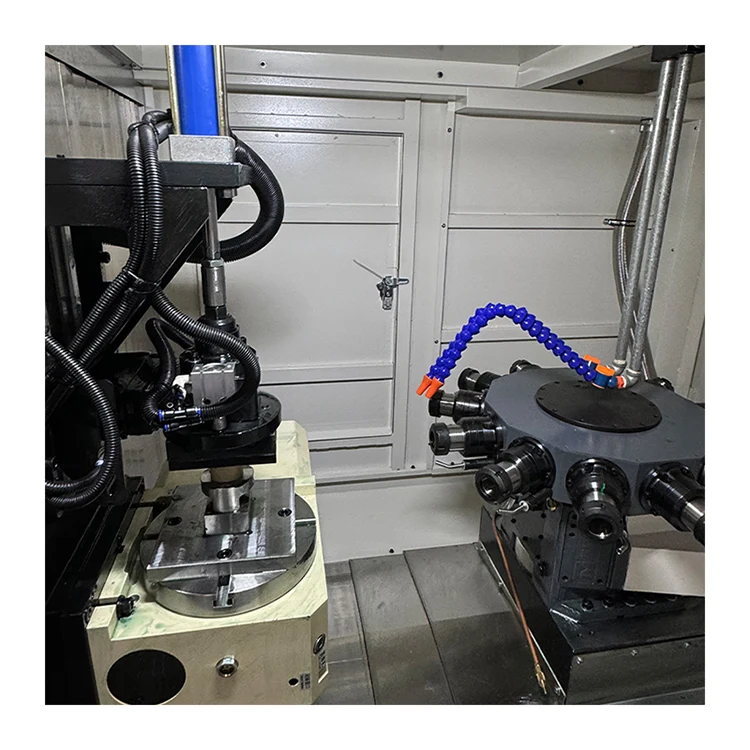

Колку вретена има куполата?

Ротационата купола има 12 вретена. Времето на промена на алатот е 0,8 секунди на 180 степени.

Кои се патувањата на оските X, Y и Z?

Патувањето на оската X е 350 mm, патувањето на оската Y е 400 mm, а патувањето на оската Z е 300 mm. Максималната брзина на движење за сите оски е 30 m/min.

Која е CNC системот и моќноста на моторот на вретеното?

Машината користи Taiwan Hust CNC систем со моќност на серво вретено мотор од 5,5KW до 7,5KW (опционално).

Која е тежината и димензиите на машината?

Димензиите на машината се 2200×1765×1922mm со лимна обвивка, а нето масата е 3500KG.

Quanzhou Yueli Automation Equipment Co., Ltd. - Nan'an, Fujian, Кина - основана 2013 година
