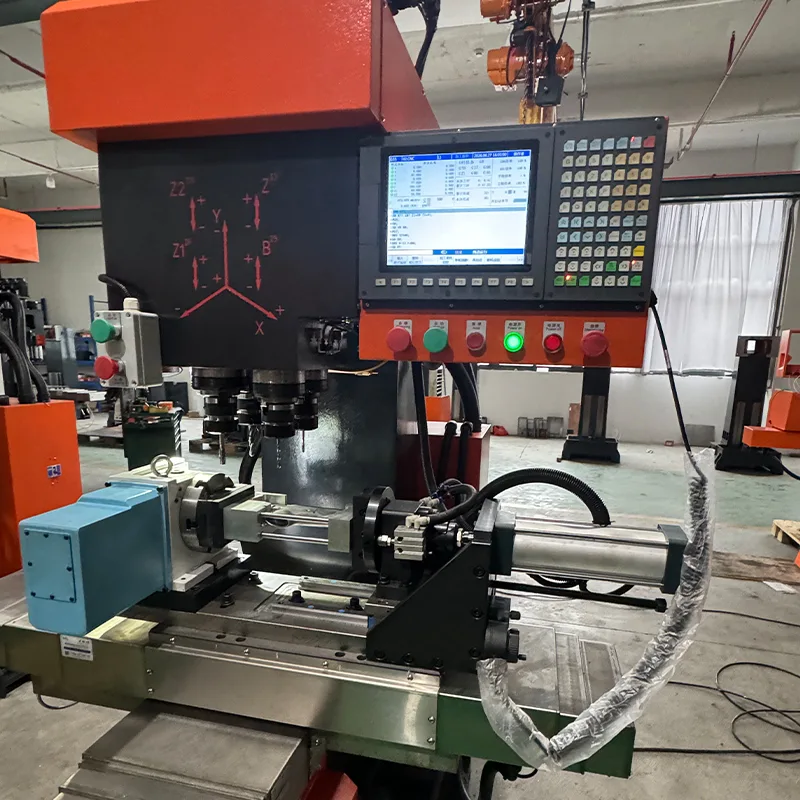

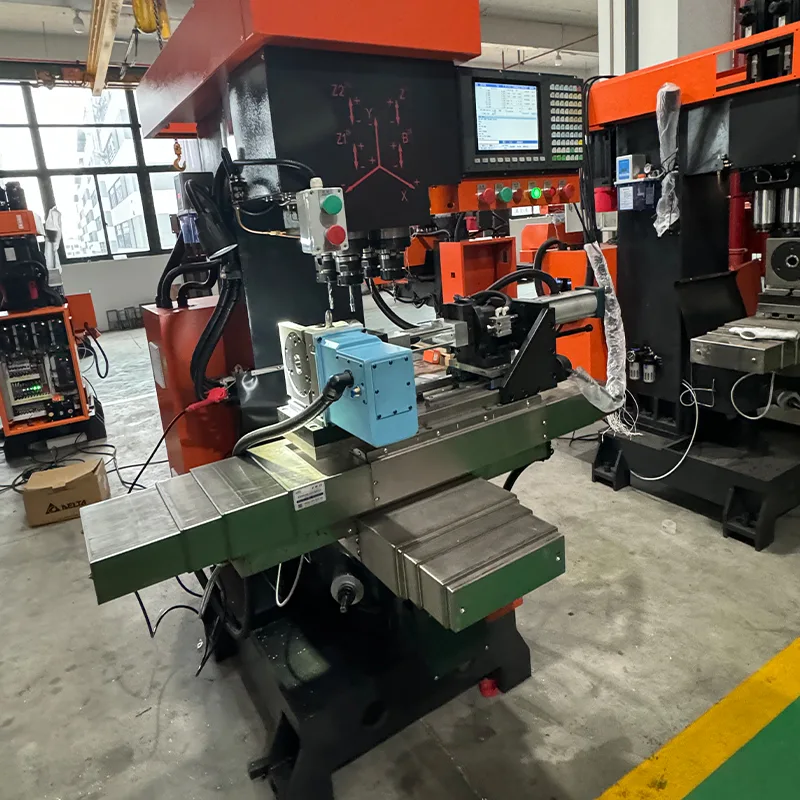

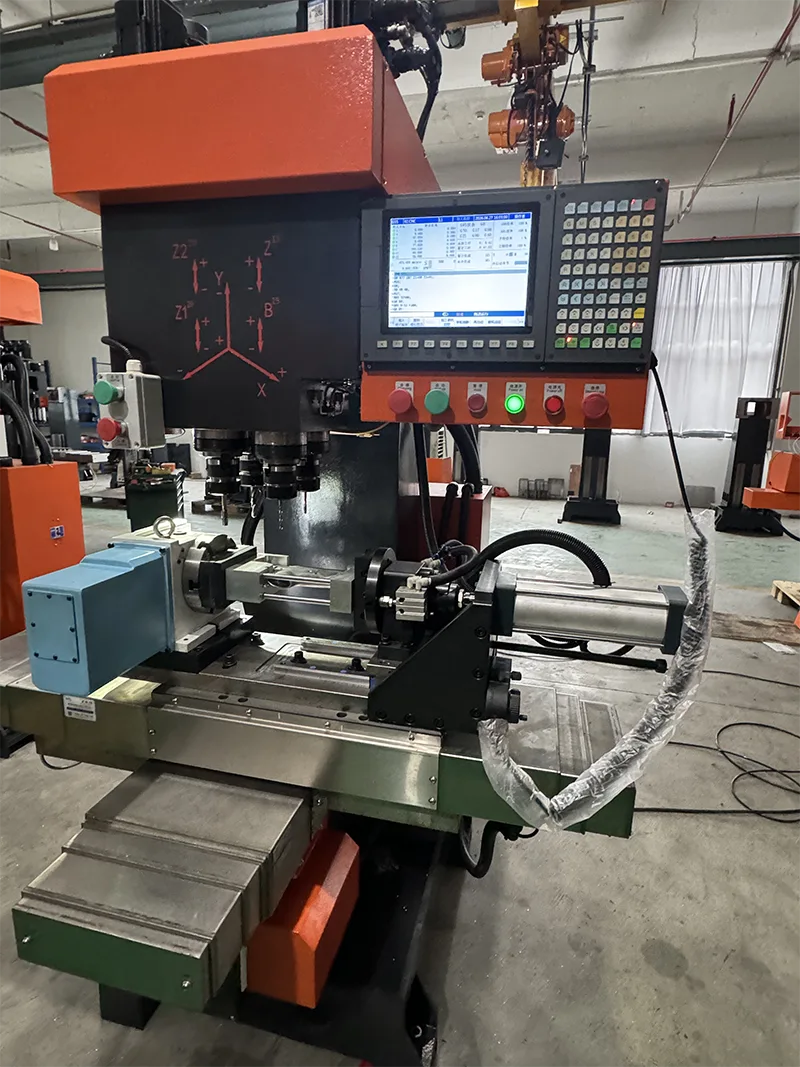

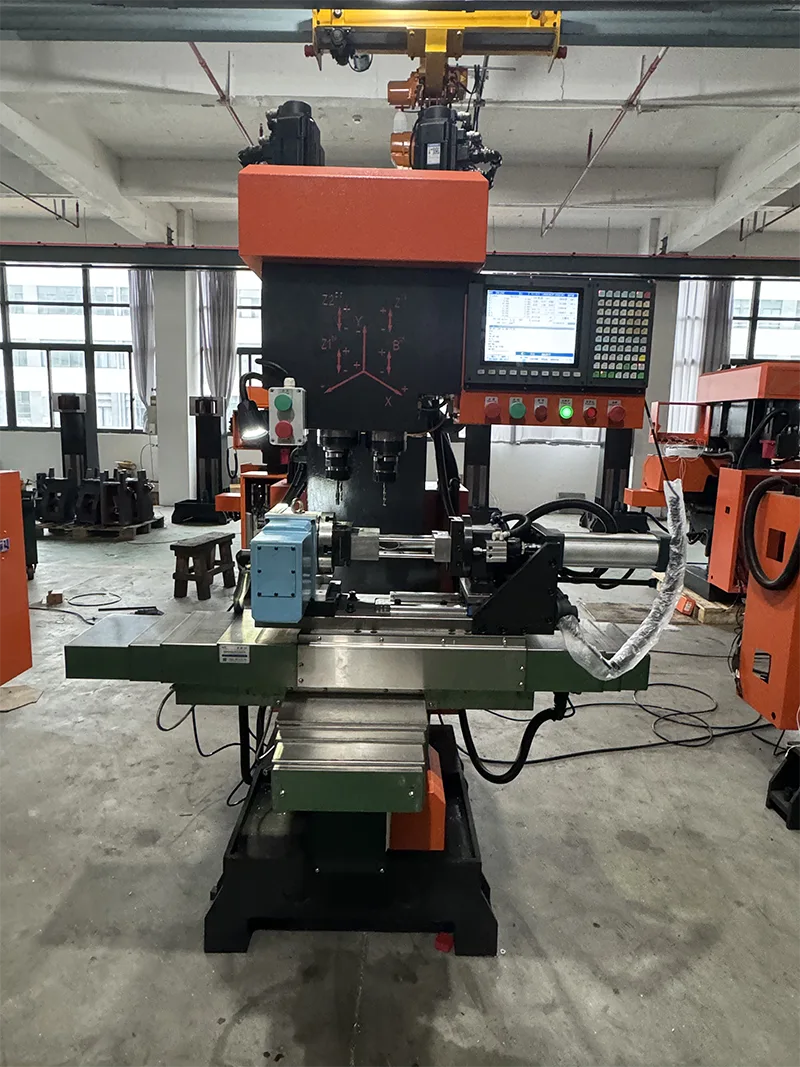

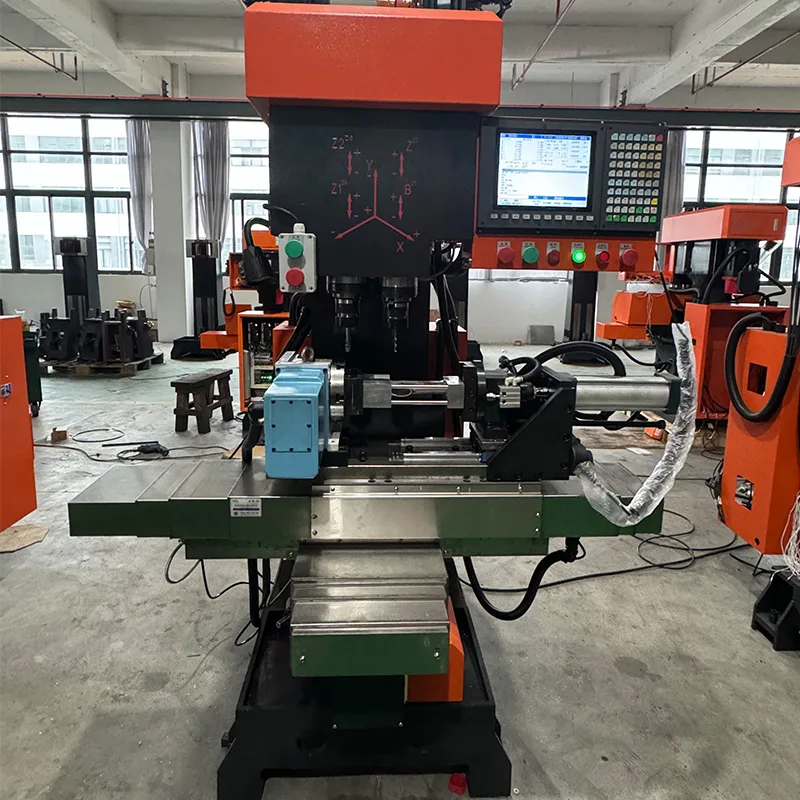

Линеарен водич за дупчење Центар за прислушување Отворен тип

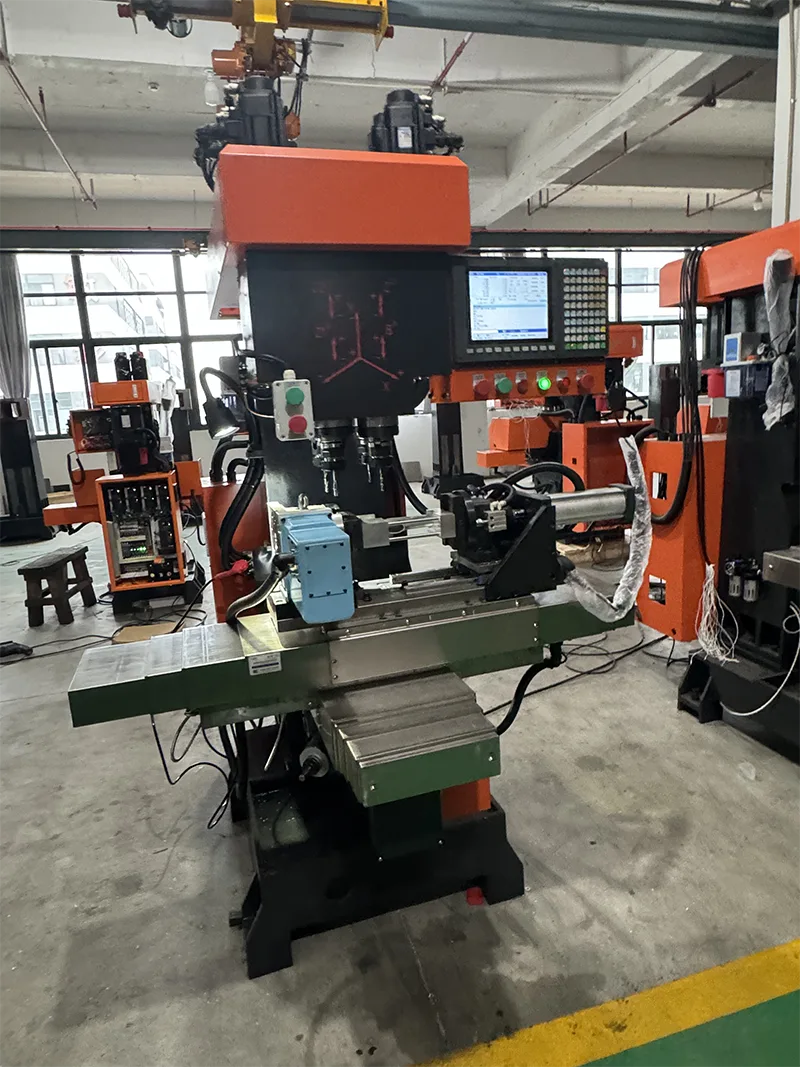

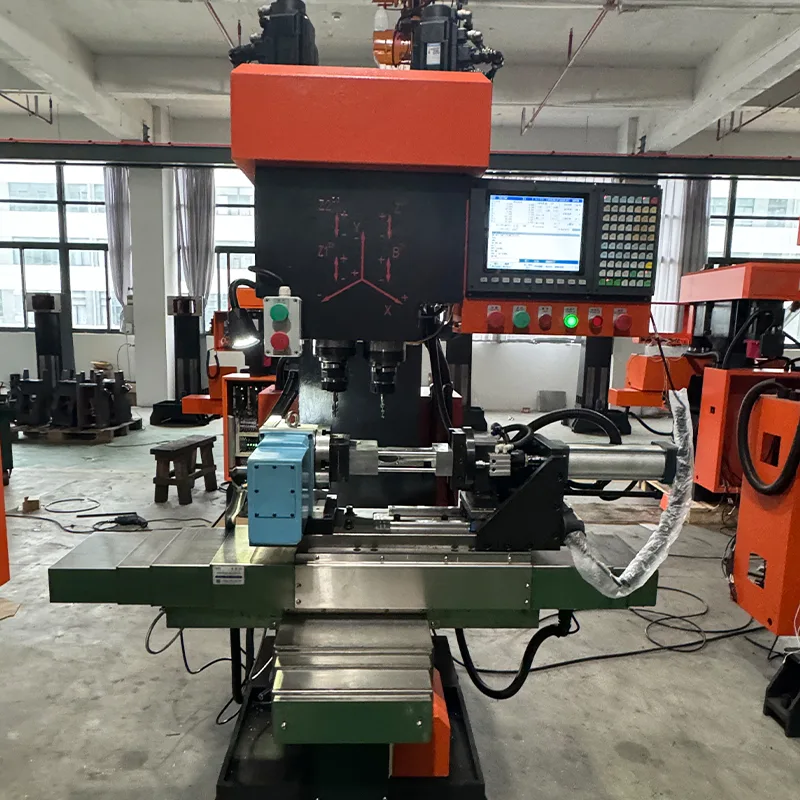

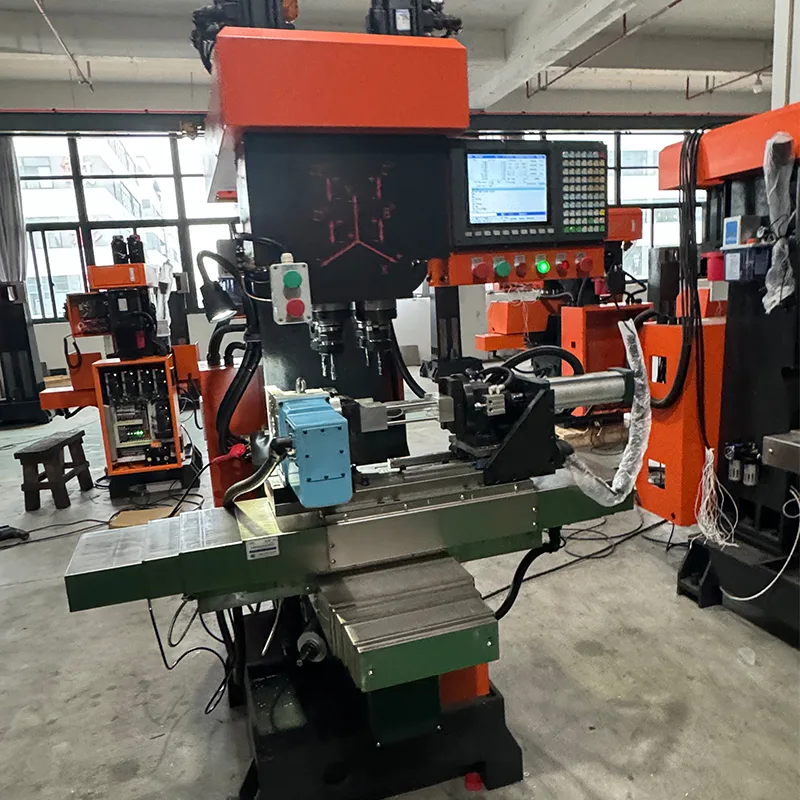

ZSK540 Linear Guide Drilling Tapping Center Open Type е вертикален центар за прислушување со 4-оски линеарен водич за дупчење во конфигурација со отворен тип. Овој модел доаѓа без куќиште од лим, нудејќи дизајн со отворена рамка погоден за апликации каде што не е потребно целосно куќиште. Машината е опремена со Taiwan Syntec bus CNC систем со екран на допир, кој има кориснички интерфејс човек-машина за интуитивно програмирање и едноставно ракување. Со функцијата CNC со 4 оски, сите четири оски можат да вршат операции на дупчење, тапкање и глодање. Серво-моторот со вретено од 5,5 KW со вграден конвертор на фреквенција овозможува цврсто притискање и регулација на брзина без чекори, обезбедувајќи прецизност на обработката.

Конфигурација на машината и структурни карактеристики

Отворениот тип на центар за дупчење со дупчење на линеарен водич ZSK540 е изграден со следните стандардни конфигурации и структурни карактеристики.

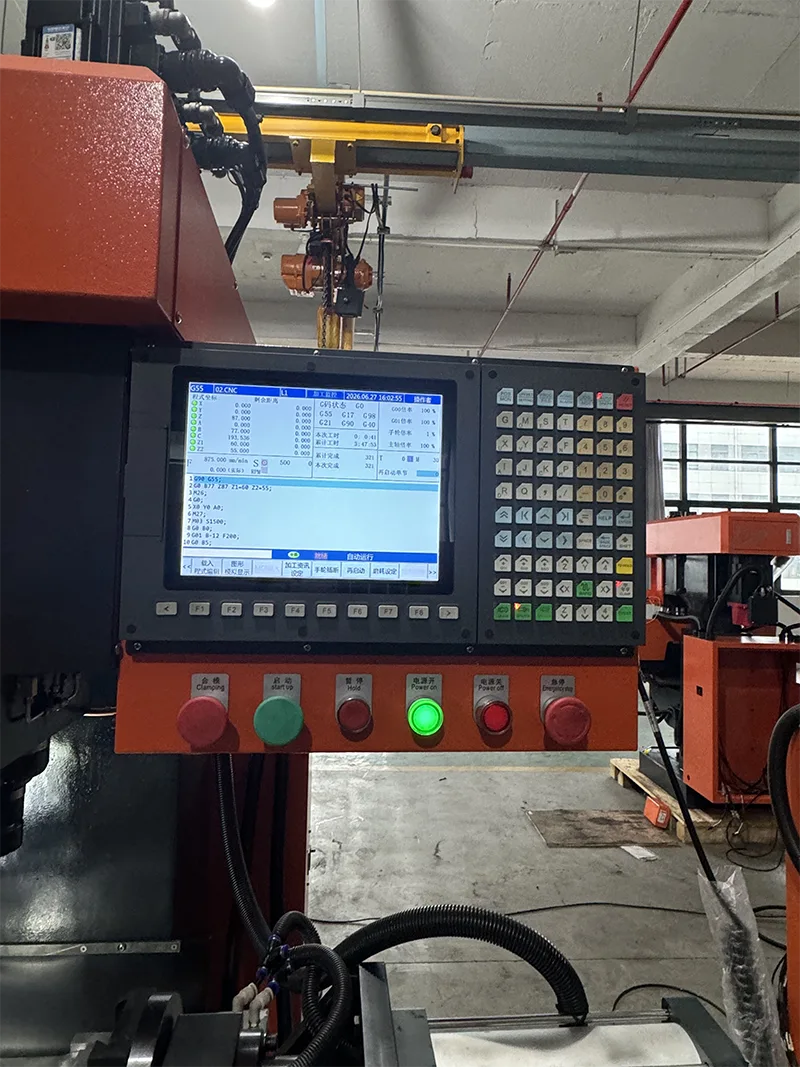

· CNC систем: Taiwan Syntec автобус ЦПУ систем со екран на допир. Кориснички интерфејс човек-машина. Интуитивно програмирање. Едноставна операција. Брзо за учење.

· Серво систем: серво мотори Syntec, вкупно 5 единици (4 со сопирачка). Серво мотор со вретено Huahong од 5,5 KW.

· Вретено: заострен вретено BT40. Дијаметар на ракавот на вретеното 105мм. Брзина на вретеното 0-3000 r/min.

· Водички и топчести завртки: Hiwin линеарни водилки (6 единици) и Dinghan топчести завртки (3 единици). Наклон на оската Z 10mm, чекор на оската X/Y 16mm. Поддржува тешко сечење.

· Пневматски компоненти: корејски увезени пневматски компоненти.

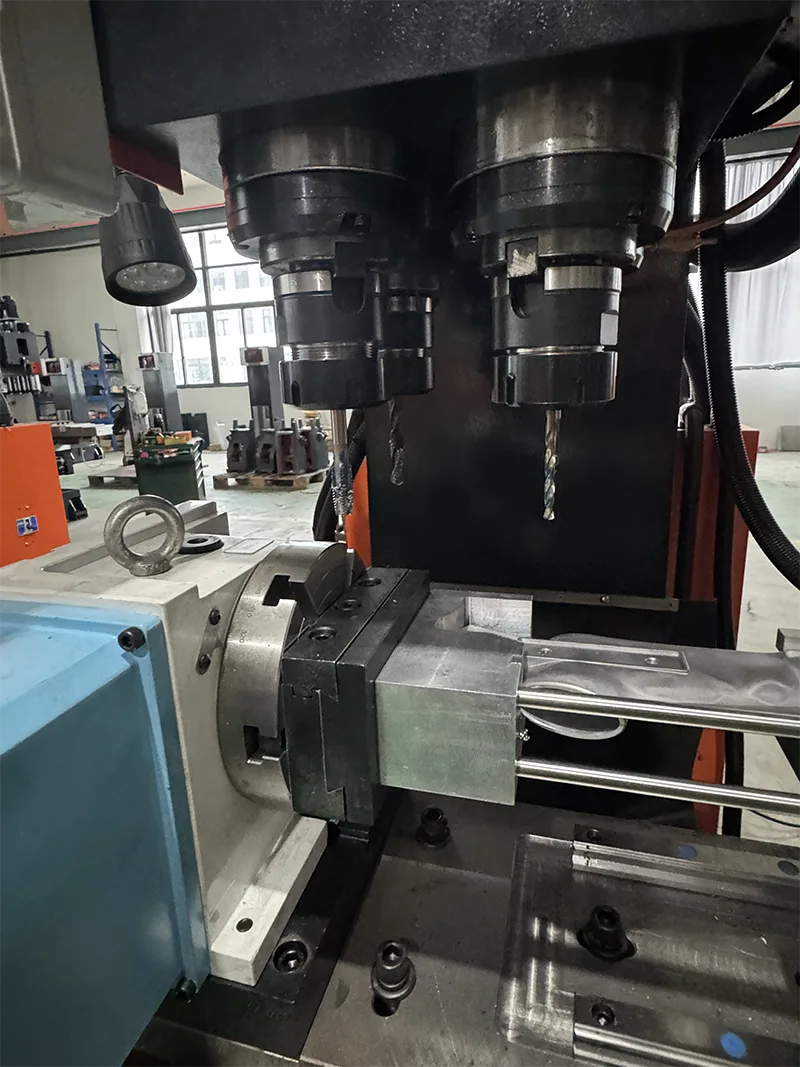

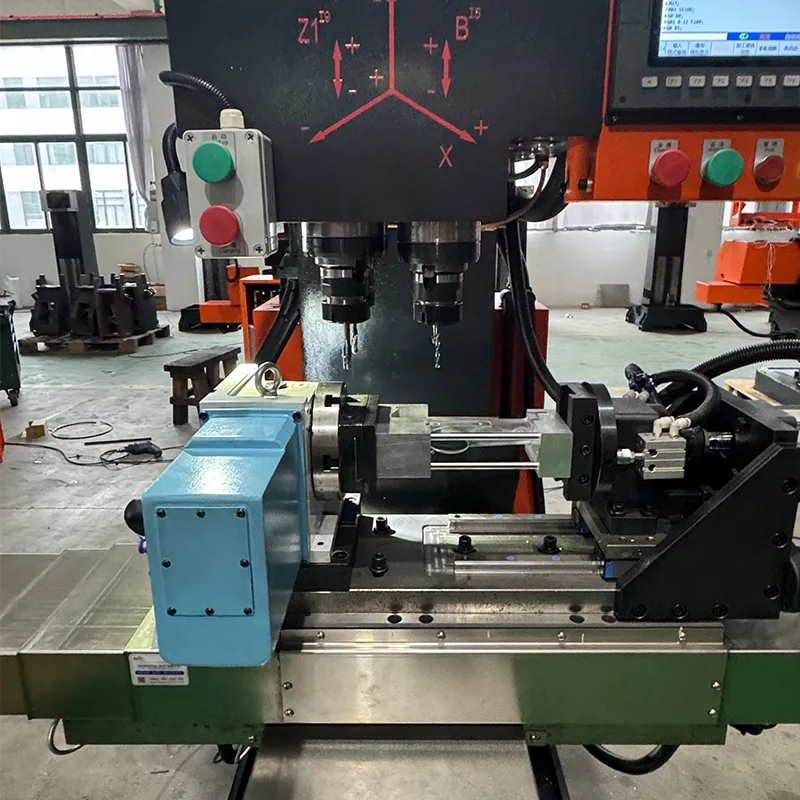

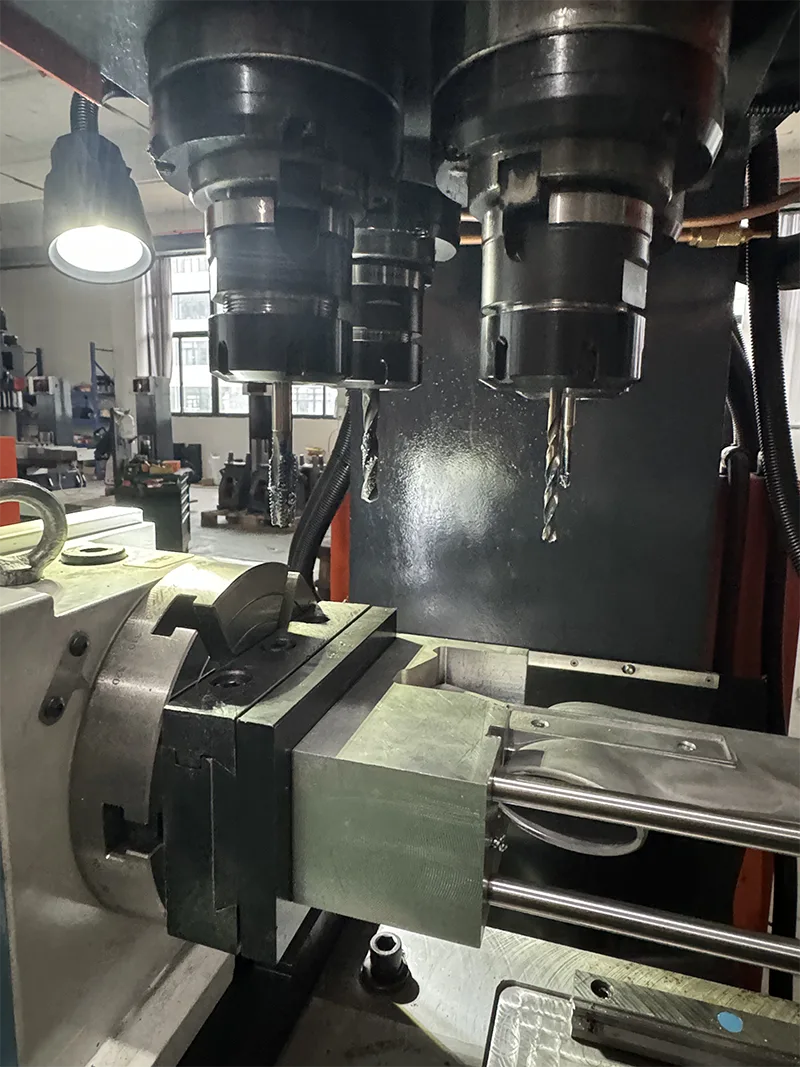

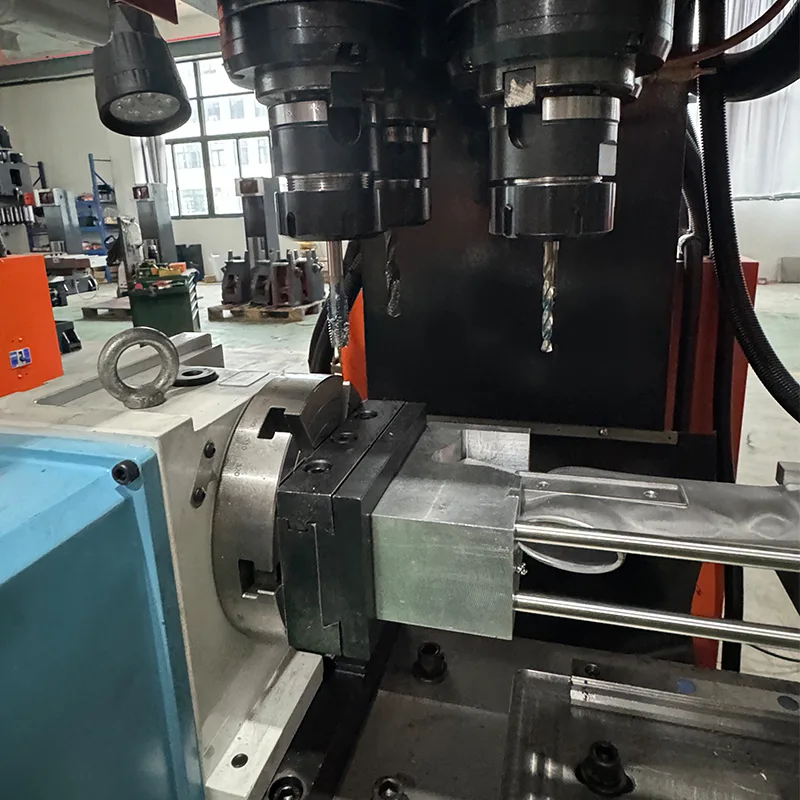

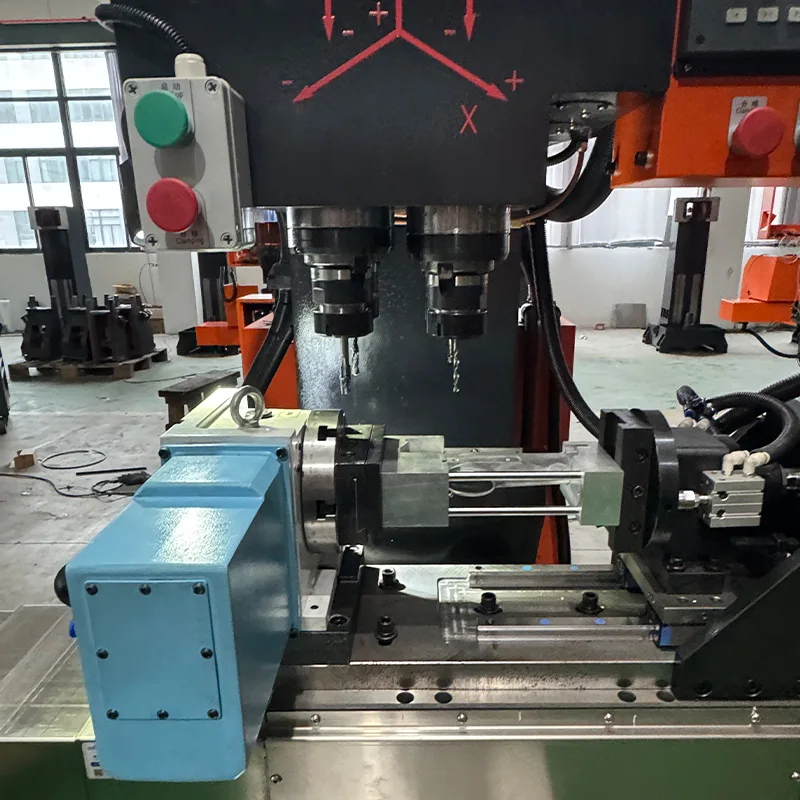

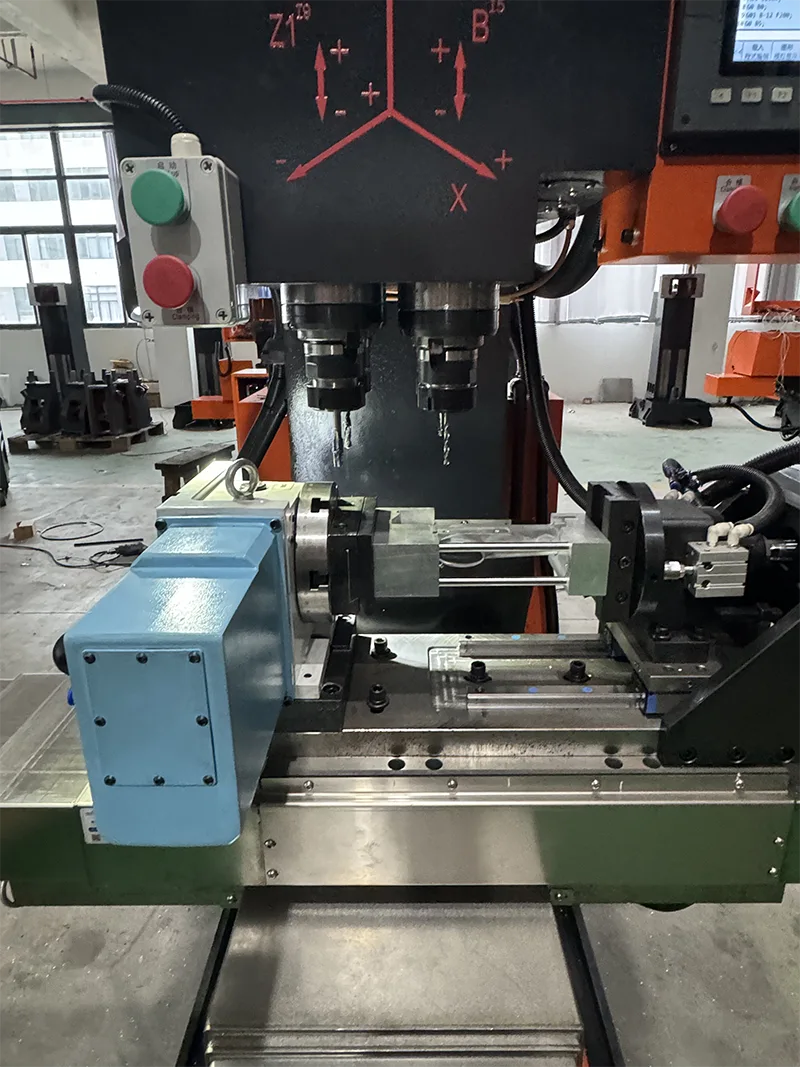

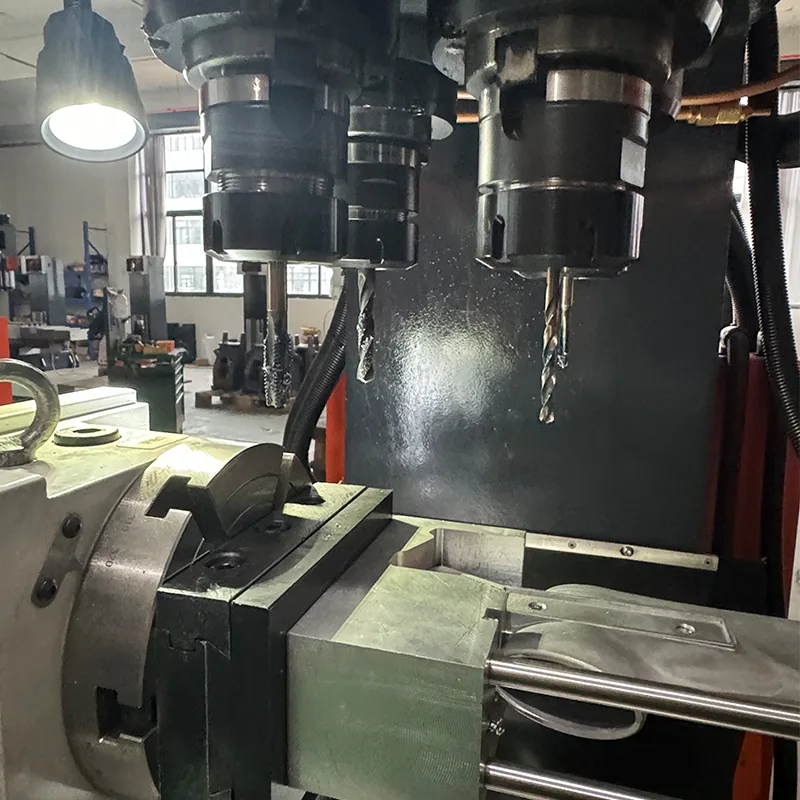

· Четврта оска: Опремена со четврта оска за дупчење, тапкање, глодање и пробивање на различни рамнини.

· Електрични компоненти: кинески стандардни електрични компоненти. Вклучен резервоар за течноста за ладење.

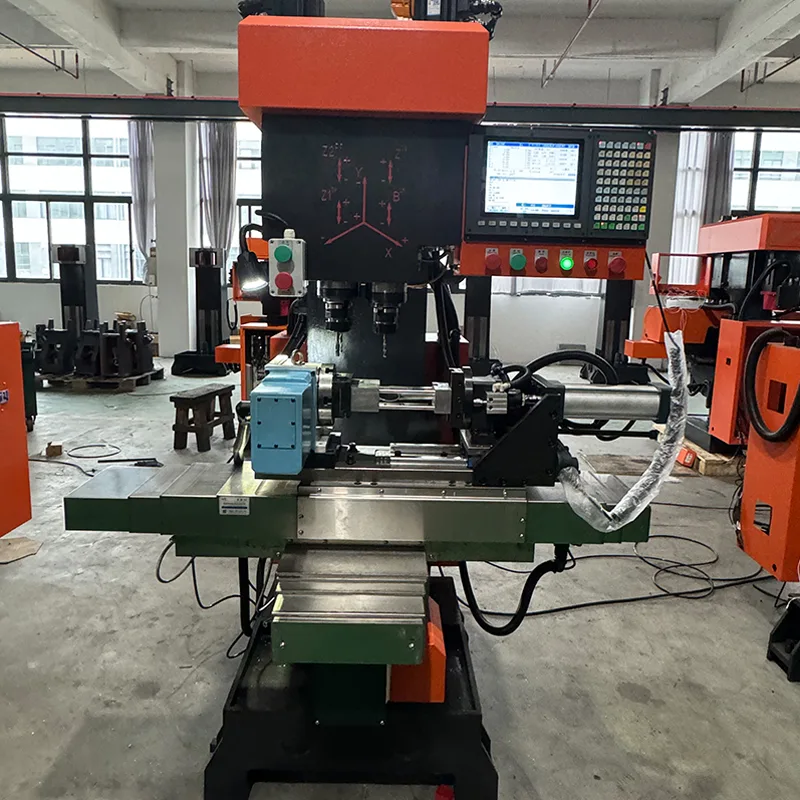

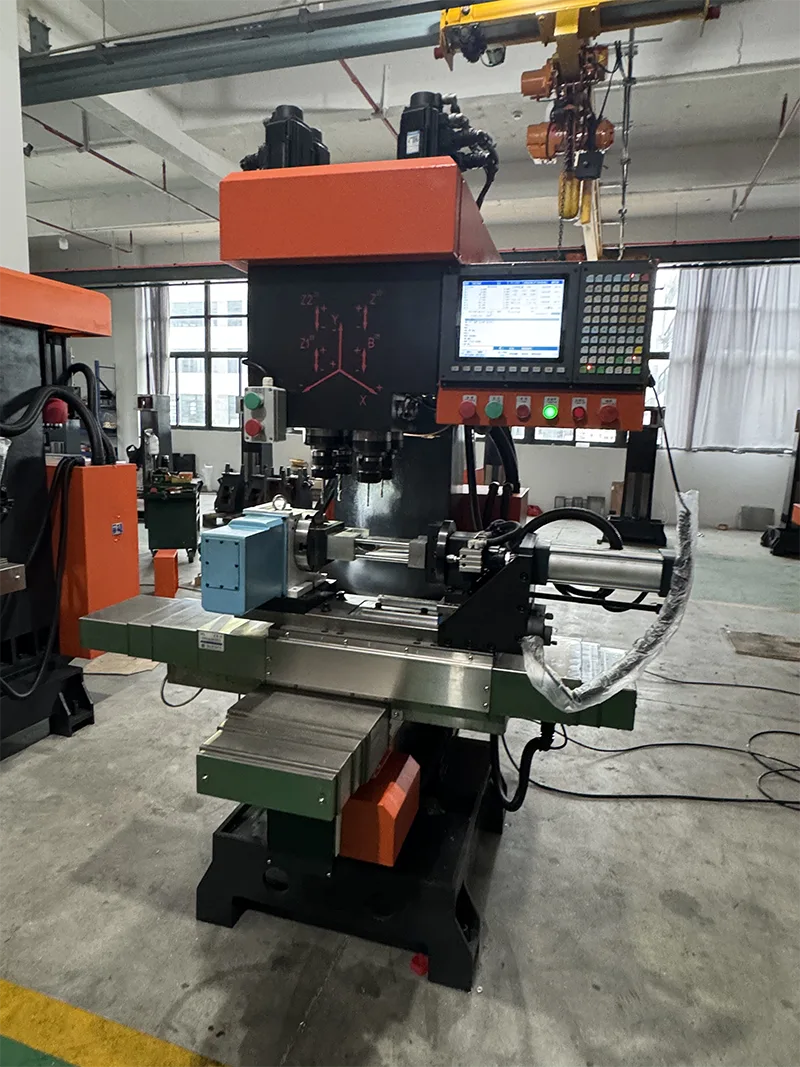

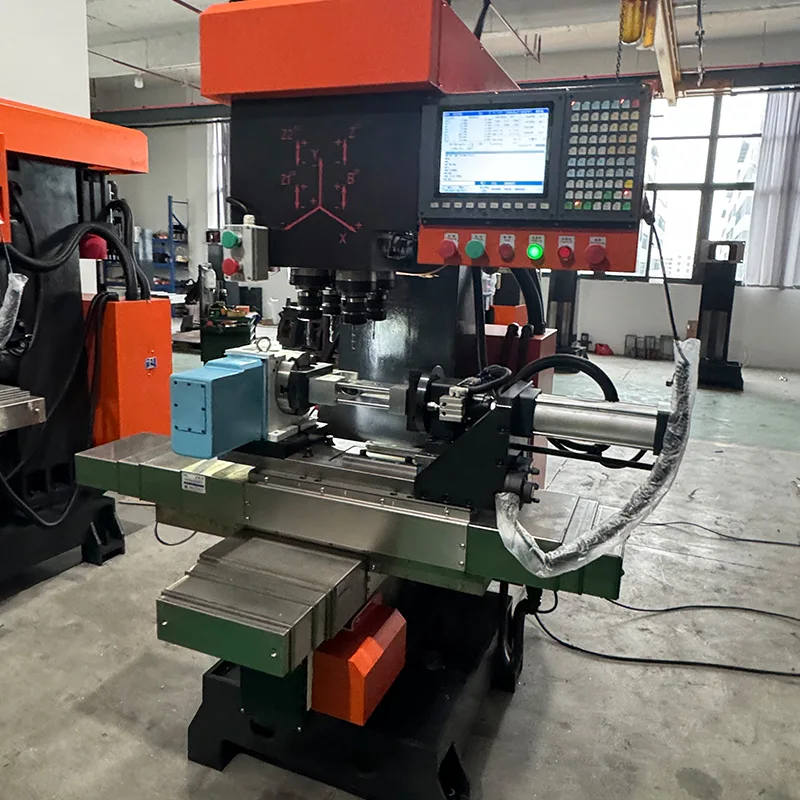

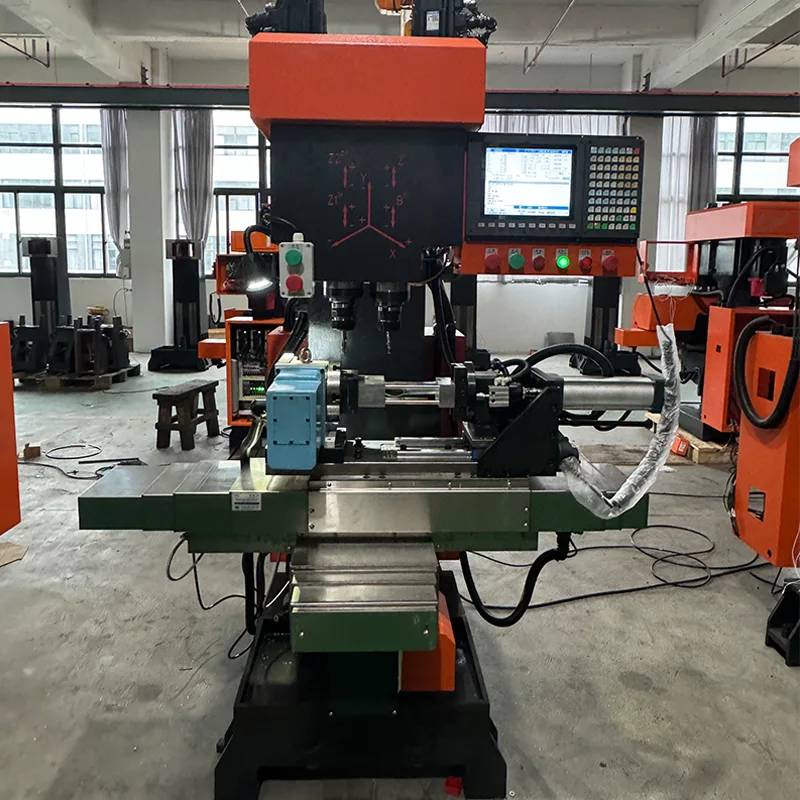

· Дизајн со отворен тип: Нема куќиште од лим. Отворена структура на рамката за лесен пристап и вчитување на работното парче.

Технички спецификации

Следниве технички параметри важат за отворен тип на Центар за дупчење со дупчење на линеарен водич ZSK540.

Спецификации на четвртата оска

Отворениот тип на центар за дупчење на линеарен водич ZSK540 е опремен со единица за четврта оска. Важат следните параметри.

Способност за обработка и оперативни предности

ZSK540 Linear Guide Drilling Tapping Center Open Type е дизајниран за ефикасно производство со следните способности и предности.

· Обработка со повеќе оски: CNC функцијата со 4 оски овозможува дупчење, тапкање, глодање и пробивање на различни рамнини со четвртата оска.

· Голем капацитет за сечење: Работната маса и средниот држач со линеарни водилки со валјак Hiwin и завртки со топчести валјаци поддржуваат тешки операции на сечење.

· Висока прецизност: Дигитално позиционирање со висока прецизност на позиционирање на повторување. Брза брзина на поставување на алатката.

· Продуктивност: Практичното работење му овозможува на еден оператор да работи повеќе машини, намалувајќи ги трошоците за работна сила и интензитетот на работната сила.

· Дизајн од отворен тип: Ниту едно куќиште од лим не обезбедува лесен пристап за полнење и одржување на работното парче.

Процес на производство и обезбедување квалитет

Yueli следи ригорозни процеси на производство и контрола на квалитетот за да обезбеди сигурност и прецизност на машината.

· Третман на материјал: Леано железо обработено преку третман со висока температура и стареење во текот на 6 месеци.

· Прецизно склопување: Строг процес на склопување за линеарни водилки, топчести завртки и лежишта.

· Професионално стружење: стругање на основата на моторот, стругање на крајот на вретеното и стругање на површината за монтирање на столб.

· Проверка на квалитет: Откривање на грешка во висината со истовремено мерење на исправноста во X и Y насоки. Вертикалност на вретеното до работната маса во рамките на 0,01 мм. Водич на оската Z до перпендикуларноста на табелата во рамките на 0,01 mm. Перпендикуларност на водичот на оската X-Y во рамките на 0,005 mm.

· Следливост: Научно производство со целосно следен систем за контрола на квалитетот.

Полиња за апликација

Отворениот центар за дупчење со дупчење ZSK540 линеарен водич е погоден за операции на сечење метали во повеќе индустрии опслужени од Yueli.

· Материјали: Бакар, алуминиум, легура на цинк, челик.

· Санитарна опрема – водоводни компоненти и фитинзи.

· Противпожарни вентили – тела и компоненти на вентилите.

· Хардвер – хардвер за контрола на вратата, електричен хардвер.

· Автомобилски делови – компоненти на моторот, додатоци за мотоцикли.

· Воздухопловна – прецизни компоненти.

· Машинско производство – општи машински делови.

Најчесто поставувани прашања

Која е разликата помеѓу овој модел и приложената верзија?

Овој модел нема куќиште од лим. Тоа е конфигурација од отворен тип.

Колкав е конусот на вретеното и максималниот капацитет за дупчење?

BT40 стеснување на вретеното. Максималниот дијаметар на дупчење е 50 mm. Максималниот дијаметар на прислушување е 50 mm.

Кои се патувањата на оските X и Y?

Патувањето на оската X е 400 mm. Патувањето на оската Y е 280 mm.

Каква марка се линеарните водилки и топчести завртки?

Хивин линеарни водилки и топчести завртки. Taiwan Syntec CNC систем. Корејски увезени пневматски компоненти.

За кои индустрии е погодна оваа машина?

Санитарна опрема, вентили за противпожарна заштита, хардвер, електричен хардвер, воздушна, машинско производство, автомобилски делови.
