Вертикален CNC со три оски

Вертикалниот CNC три-оски ZSK-4150X4 е зрел производ на нашата компанија. Овој машински алат го решава проблемот што дупчењето, премачкувањето и тапкањето не може да се завршат истовремено при обработка на голем број делови. Целосно дупчење, премачкување, извиткување и тапкање и други барања, тоа е идеална механичка опрема за постигнување висока ефикасност и заштеда на енергија. Машината е лесна за ракување и може слободно да се ракува без посебен технички персонал. Компанијата има акумулирано повеќе од десет години професионална технологија и строга контрола на квалитетот, и има добра услуга по продажбата, која е добро прифатена од клиентите.

Вовед во производот

Вертикалниот CNC три-оски ZSK-4150X4 е зрел производ на нашата компанија. Овој машински алат го решава проблемот што дупчењето, премачкувањето и тапкањето не може да се завршат истовремено при обработка на голем број делови.

· Целосно дупчење, отсекување, извиткување и тапкање во една операција.

· Идеална механичка опрема за постигнување висока ефикасност и заштеда на енергија.

· Лесен за ракување без специјален технички персонал.

· Повеќе од десет години професионална технологија и строга контрола на квалитетот.

· Добра услуга по продажбата, добро прифатена од клиентите.

Главни карактеристики

Вертикалниот CNC со три оски ZSK-4150X4 ги има следните карактеристики.

· Обработката на голем број делови, дупчењето и премачкувањето и тапкањето се завршени истовремено, со висока ефикасност.

· Трупот на авионот е компактен и крут.

· Главното вратило е изработено од висококвалитетен легиран челик и е стврднат и термички обработен, прецизно мелен. Има висока отпорност на абење.

· Лизгачката површина се гаси со суперсонична фреквенција. Има уред за подмачкување за да се обезбеди работниот век на лизгачката површина.

· Левото и десното движење на работната маса усвојува уред за стартување и уред за позиционирање на тампон, кој има мали вибрации и брзо движење.

· Рачката на ножот има тип на шипка за влечење, што не е лесно да се падне. Има висока безбедност.

Технички спецификации

Следниве технички параметри важат за вертикалниот CNC три-оски ZSK-4150X4.

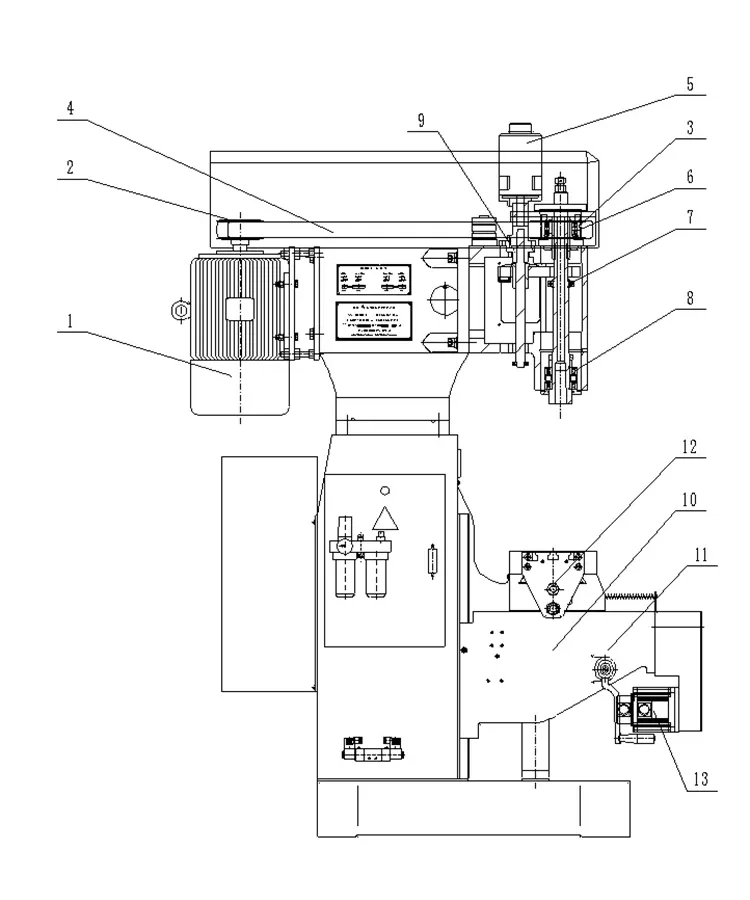

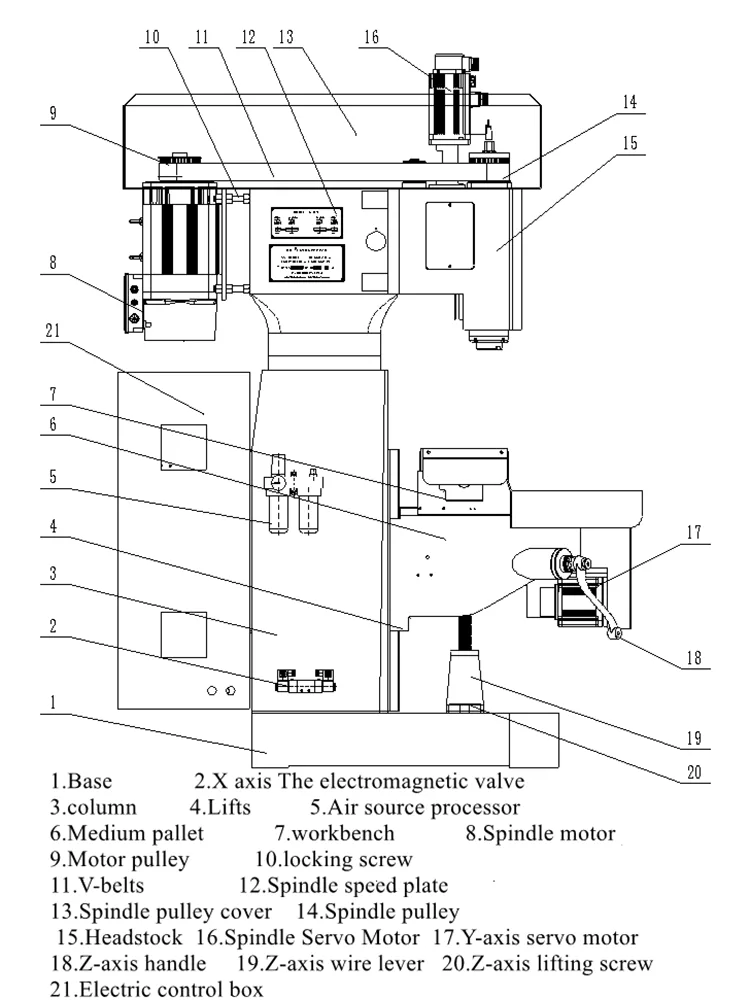

Механизам и перформанси на машински алати

Дизајнот на вертикалниот CNC три-оски ZSK-4150X4 ги прифаќа структурните карактеристики на машината за глодање и потпорниот стартен уред, кој ги има предностите на високата ефикасност на обработката, стабилната прецизност и едноставните процедури за работа. Употребата на PLC за обработка на логичка контрола може ефикасно да го избегне лак краток спој предизвикан од напред и назад префрлување на моторот. Во исто време, методот на активирање на пулсот се користи за придвижување на електромагнетниот вентил за да се избегне феноменот дека намотката на електромагнетниот вентил е долго време под напон, што предизвикува изгорување на серпентина.

· Структура: Едноставен центар за обработка. Контролата на програмата користи контролен систем Taiwan Yitu со функција за откривање за да избегне оштетување на чешмата или алатката поради дефект на електромагнетниот вентил или цилиндарот за масло. Пријателски дијалог човек-машина за лесно ракување.

· Погоден за обработка на делови од големи и средни серии. Еднократно стегање. Висока ефикасност и добра прецизност.

· Механизмот за прислушување не треба да го замени погонот на оловниот шраф. Теренот е стандарден. Пекинг супер-синхрониот главен серво мотор со конверзија на сопствена фреквенција ја подобрува грубоста на површината на навојот и обезбедува точност.

· Независно истражување и развој на компонентите на енергетската глава. Прецизно мелење. Добра отпорност на абење и долг работен век.

· Hust CNC системот може да ја постави брзината на доводот според потребите. По долготрајна употреба, оловната завртка се истроши, системот има функција за компензација на алатот.

· Секоја моторизирана лизгачка површина прифаќа централизиран автоматски уред за подмачкување за да се обезбеди работниот век на машинскиот алат.

· Движење на лизгачка маса управувано од серво мотор. Дигитално може да се постават повеќе координати. Висока точност на позиционирање. Ниски вибрации. Брз одговор.

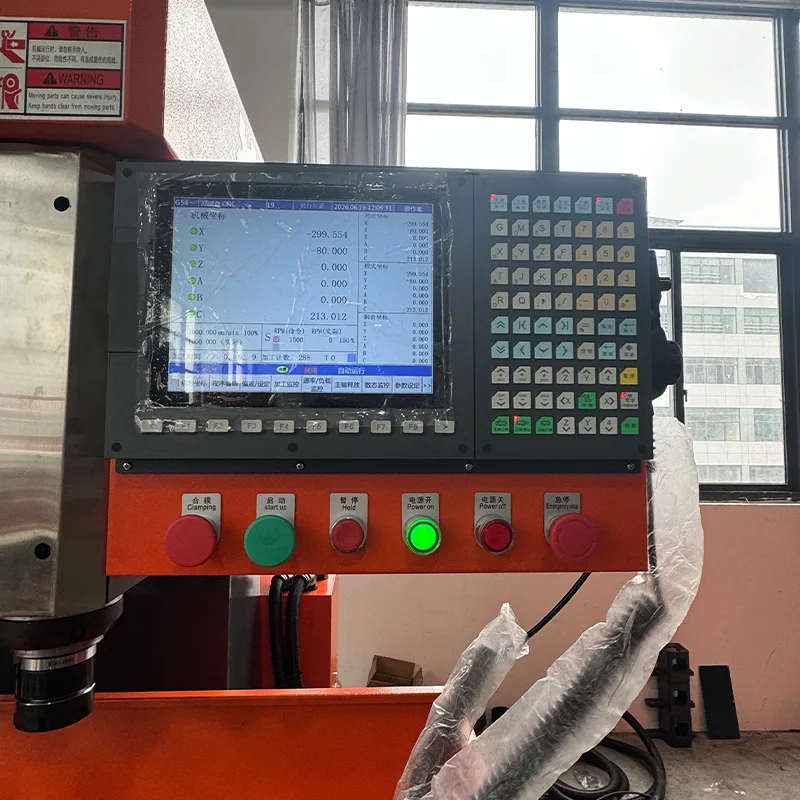

· За време на обработката, статусот на работното парче се прикажува преку екран на допир. Функција за аларм за дефекти.

· Целосно затворената заштита обезбедува лична безбедност и ја подобрува околината за обработка.

Електричен систем

Вертикалниот CNC со три оски ZSK-4150X4 ги користи следните електрични компоненти.

· Електромагнетниот вентил: Taiwan AirTAC. Добра стабилност. Воздушниот притисок не може да биде помал од 0,5 MPa.

· Контактор за наизменична струја: корејски LS. Добра стабилност.

· Штафета: Омрон. Добра стабилност.

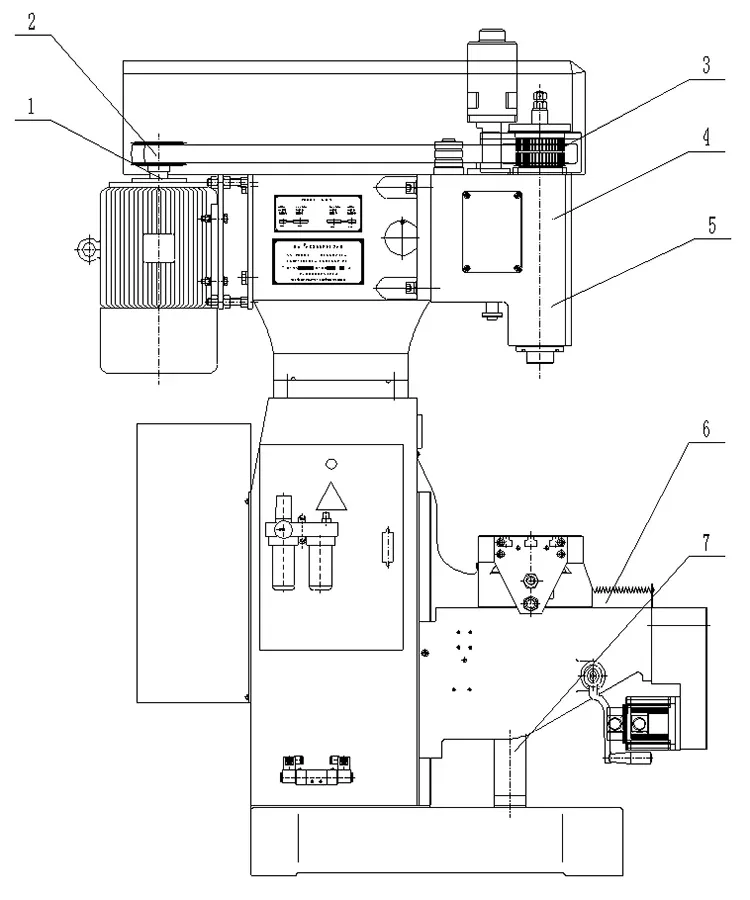

Систем за пренос

Вертикалниот CNC со три оски ZSK-4150X4 ги користи следните компоненти за пренос.

Систем за подмачкување

Ракавот на вретеното и површината на водечката шина се подмачкуваат со рачна пумпа за подмачкување, што ја прави работата полесна и посеопфатна, обезбедувајќи го работниот век на површината за подмачкување.

Мерки на претпазливост за работа и обработка

Следниве мерки на претпазливост се од прирачникот за работа на Vertical CNC со три оски ZSK-4150X4.

· Прочитајте го прирачникот за работа и придружните документи пред да работите.

· Напојување: трифазен четирижичен, капацитет од 7KW, изолиран пресек на жица не помал од 4mm² (бакар).

· Не инсталирајте во близина на извор на топлина, високи температури или правливи места.

· Додадете масло на линијата за ознаки за масло пред првата употреба по отпакувањето.

· Пумпата за ладење не може да работи без течност.

· Не споделувајте електрична кутија со електрични апарати за заварување или опрема со висока/средна фреквенција.

· Заземјувачката жица мора да биде поврзана со стандардот. Пресек не помал од 2,5 mm².

· По вклучувањето, користете тест пенкало за да проверите дали надвор од машината е електрифицирана пред тестот.

· Вклучете го моторот на пумпата за масло според прирачникот. Внимавајте дали пумпата за масло е обратна.

· Прилагодени и фиксирани се прекинувачите за близина. Дозволени се мали прилагодувања. Главните промени консултирајте се со услугата по продажбата.

· Параметрите на инвертерот поставени пред фабрички. На корисникот не му е дозволено да се поставува одделно.

· Не притискајте го копчето „рачно“ брзо и често за да избегнете аларм за инвертер.

· Кога ја заменувате алатката или го прилагодувате погонскиот ремен, исклучете го надворешното напојување.

· Жолто-зелениот терминал за заземјување мора да биде заземјен. Не поврзувајте фазна линија со неутралниот терминал (N).

· Не избирајте операција со преоптоварување. Користете соодветни алатки, количина на сечење, стапка на напојување.

· Прекинувач за заклучување на електричната контролна кутија. Исклучете го напојувањето и заклучете за време на инспекцијата за одржување.

Најчесто поставувани прашања

Што е заостреното вретено на оваа машина?

Заостреното вретено на вертикалниот CNC три-оски ZSK-4150X4 е MT4.

Кој е максималниот дијаметар на дупката што може да се обработи?

Максималниот дијаметар на дупката е Ф50mm при обработка на бакарни делови со 4 рабови за сечење и напојување по вртење 0,16mm/r.

Кој е максималниот дијаметар на прислушување?

Максималниот дијаметар на прислушување е Ф50 mm за обработка на бакарни делови. Кои се патувањата на оските X, Y и Z? Патувањето на оската X е 400 mm, патувањето на оската Y е 250 mm, а патувањето на оската Z е 320 mm.

Кој е опсегот на брзина на вретеното?

Опсегот на брзина на вретеното на оските Z1 и Z2 е од 619 до 1420 r/min со серво контрола.

Која е моќноста на моторот на вретеното и вкупната тежина на машината?

Моќноста на серво моторот на вретеното е 5,5KW на 380V, а нето-тежината на машината е 2500KG.

Каков контролен систем користи оваа машина?

Машината го користи системот за контрола на Тајван Yitu со пријателски дијалог човек-машина за лесно ракување.
