Алатка за бедем за бедем со задник CNC струг

Сериски број

Проект

Единица

Спецификации (димензии)

 забелешки

1

Големината на таблата за влечење countertop

мм

300*260

2

Патување со z-оска

мм

460

3

Х-оска патување

мм

200

4

Максимална ротација

мм

450

5

Растојанието од центарот на главната вратило до површината на масата на плочата за влечење

мм

63

6

Растојанието од земјата до центарот на главната вратило

мм

1050

7

Максимална должина на обработка

мм

380 (вклучувајќи го и Чак)

Земете Acer LQ63/80-220-8T серво бедем како пример

8

Максимален дијаметар на вртење

мм

375

9

Вретено модел (дијаметар на вретеното)

мм

A2-5 (170)

10

Брзина на вретено

Вртежи во минута

0-5000

11

Спецификации за завртки за топка x.z

32*10/32*10

12

Спецификација на железничката железница X

30 ролери

4 лизгач-нормален

13

Z Водич за спецификација на железницата

30 ролери

4 лизгање-конвенционално продолжување

14

Метод на поврзување на главниот мотор x.z

Синхронизирајте лента / директна врска / директна врска

15

X.z моторна прирабница/стоп

мм

130/110

16

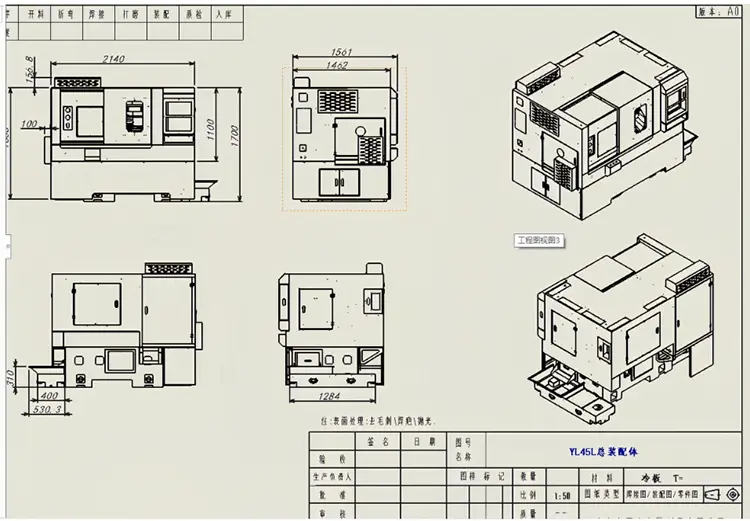

Димензии на оптичка машина (должина, ширина, висина)

мм

1875*1021*1263

17

Тежина

 тон

Околу 1,8t

Не содржи вретено на внатрешната и надворешната алатка за алатки

18

Метод за оптеретување на нож

63 серво бедем

19

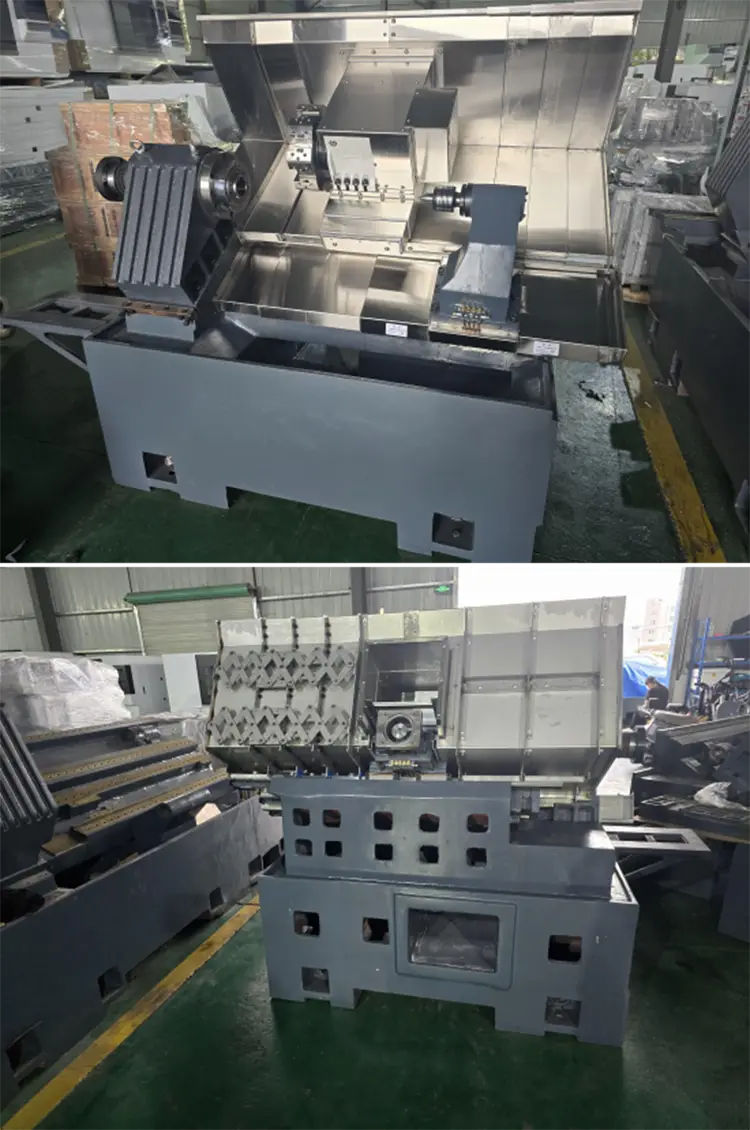

Формата и наклонот на креветот

Креветот е навален на 30 степени

20

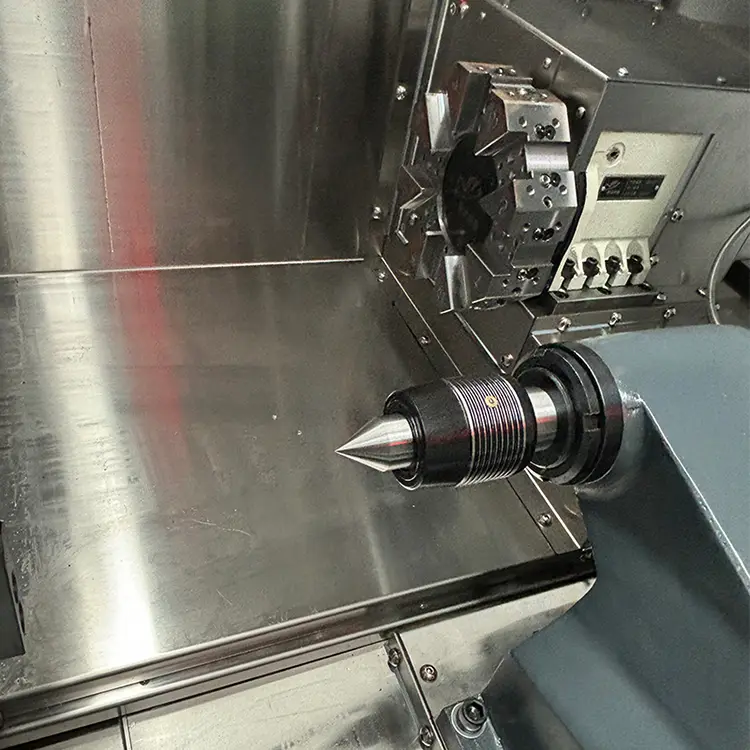

Опашка

Седиште за опашка од жица

21

Метод на погон на опашката

 Хидраулична храна

22

Изводја на седиштето на опашката

500

23

Модел на опашка

Моси 4
