Машина за дупчење и тапкање

Како еден од професионалните производители во Кина, YueLi би сакал да ви обезбеди машина за дупчење и прислушување. И ние ќе ви понудиме најдобра услуга по продажбата и навремена испорака.

Модел:LY-650

Испрати барање

Опис на производот

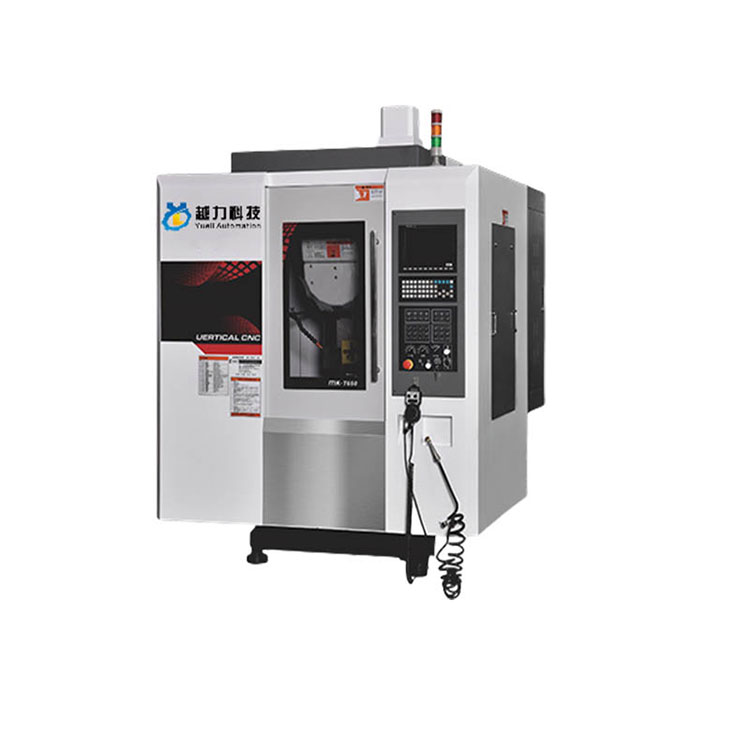

Машина за дупчење и тапкање LY-650

YueLi, реномиран производител во Кина, е подготвен да ви понуди машина за дупчење и тапкање. Ветуваме дека ќе ви обезбедиме најдобра поддршка по продажбата и брза испорака.

Вовед во производ:

Преглед на функцијата:

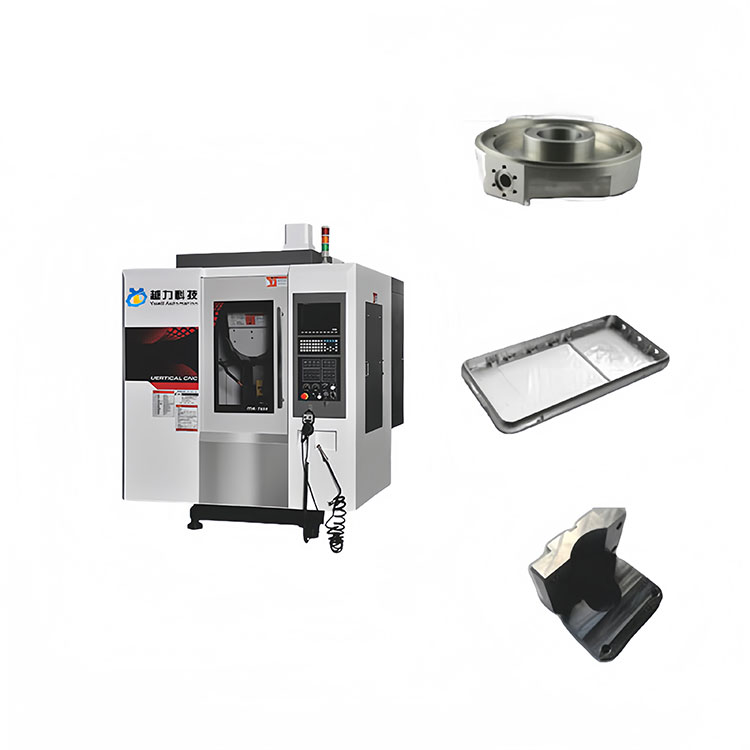

Специјализиран за мали порозни делови и обработка на производи. Погоден е за обработка на делови од мобилни телефони, комуникациска опрема, воздушна, автомобилски локомотиви, инструменти и метри, лесна индустрија и текстил, електронски апарати и производство на машини, како и бакар, алуминиумски електроди и други преработувачки индустрии;

Главната структура е изработена од леано железо со висока јачина, а по жарењето за ослободување од стрес и природното стареење, точноста на креветот е издржлива и стабилна, долго време нема деформација;

Прифатете високо прецизно правоспојно вретено за да ја реализирате обработката на работното парче со голема брзина; Употребата на системот за машина за ладење на температурата на маслото може да го намали порастот на температурата предизвикан од ротирање на вретеното со голема брзина, ефикасно да го подобри термичкото продолжување на вретеното и да ја подобри точноста на обработката;

Продавницата за алат за стегање се користи за подобрување на брзината и точноста на менувањето на алатот на машинскиот алат, а капацитетот на продавницата за алат е 16 или 21 парче;

Основата на трупот го прифаќа дизајнот на задна навалена конструкција, што лесно се чисти отпадот во внатрешноста на машинската алатка;

Структурниот дизајн на високиот столб го зголемува растојанието помеѓу крајот на носот на вретеното и работната маса, што е посоодветно за вградување и нанесување на компонентите на четвртата оска и ја прави областа за обработка поширока.

Автоматско масло за подмачкување на патеката, квантитативна контрола на вбризгување масло со прекини тајминг, трајно подмачкување на подвижните делови;

Референтна спецификација

Механички параметар	единица	Т650	Т850	Т1000	Т1200
Триаксијално патување	мм	600×480x350	800×500×420	1000×500×450	1200×550×500
Големина на маса	мм	650x475	1000x500	1300x550	1100x500
Т-слот	мм	5-18x80	4-16x100	5-18x80	5-18x100
Максимална носивост на масата	килограм	300	500	600	700
Растојание од крајот на вретеното лице до работната површина	мм	150-500	140-560	150-600	150-650
Растојание од центарот на вретеното до водечката шина на столбот	мм	541	580	580	605
Спецификации на шината на X оската	мм	35	35	35	30
Спецификации на шината на Y-оската	мм	30	35	35	35
Спецификации на шината на оската Z	мм	35	35	35	35
X/Y/Z спецификации на завртката	мм	32x16	36x16	36x16	36x16
Спецификација на вретеното		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Максимална брзина на вретеното	вртежи во минута	20000	20000	20000	20000
Моќ на вретеното	kw	5.5	5.5	5.5	7.5
Моќност на моторот со три оски X/Y/Z	kw	1,5/1,5/3	2/2/3	2/2/3	2/2/3
X/Y/Z Брза максимална брзина	m/min	48	48	48	48
X/Y/Z Максимална брзина на сечење	mm/min	10000	10000	10000	10000
Точност на позиционирање со три оски	мм	±0,003/300	±0,003/300	±0,003/300	±0,003/300
Точност на повторено позиционирање со три оски	мм	±0,002/300	±0,002/300	±0,002/300	±0,002/300
Спецификација на воздушен притисок	kg/cm2	6-7	6-7	6-7	6-7
Големина на машината	мм	1770×2300×2100	2300×2200×2500	2600×2500×2800	3000×2800×3000
Тежина на машината	T	3.2	4.5	5.3	6.5

Различни опции на системот CNc

Силата на компанијата

Процес на производство

1, леано железо со висока температура печка и стареење третман на повеќе од шест месеци.

2, ригорозен процес на склопување (склопување на шини, склопување на оловни завртки, склопување лежишта итн.).

3, извонредна технологија на стружење (стругач на моторот, стругалка за крајот на вретеното, стругалка за површината за инсталација на колона).

4, научно производство, следливост на целиот процес на системот за контрола на квалитетот.

Систем за обезбедување квалитет

1. При откривање на грешката на висината, може истовремено да се тестира исправноста на водечката шина на линеарната оска во насоките XX и YY.

2, осигурете ја точноста на обработката и склопувањето на секој дел од машинската алатка. Се мери формалната точност на позиционирање и повторената точност на позиционирање на машинскиот алат.

3, целата машина ја открива точноста на вертикалниот степен на вретеното и рамнината на масата, а точноста е потребна за да се обезбеди во рамките на 0,01 mm.

4. Вертикалноста на водечката шина на оската Z и работната маса е откриена од целата машина, а точноста е загарантирана во рамките на 0,01 mm.

5. Машината ја открива вертикалноста на водечката шина на оската XY, што бара точност во рамките на 0,005 mm.
