Ротирачка композитна машина за дупчење со пет станици со три оски

Добредојдени сте да дојдете во нашата фабрика за да ја купите најновата продажна, ниска цена и висококвалитетна ротирачка машина за дупчење со пет станици со пет оски, YueLi со нетрпение очекува да соработува со вас.

Испрати барање

Опис на производот

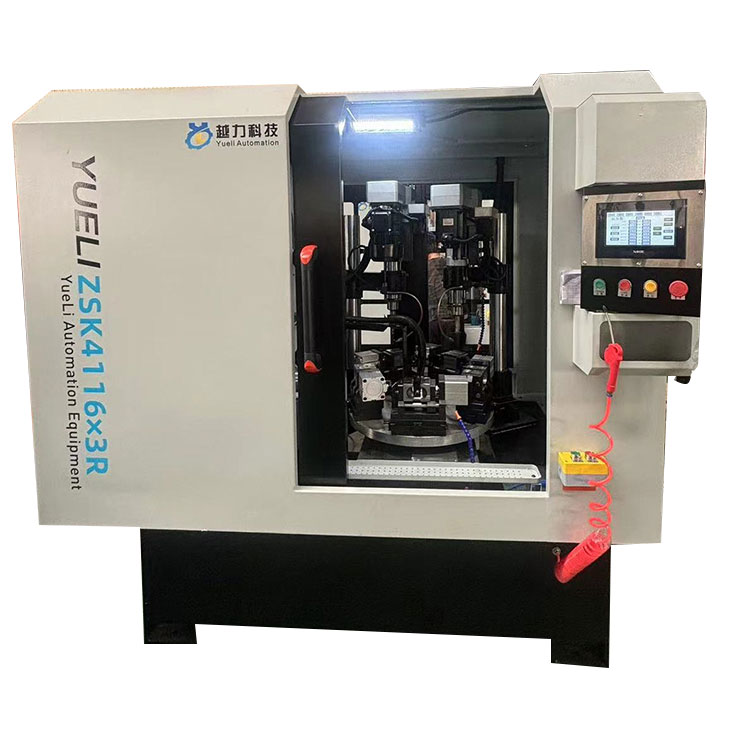

Производителите на YueLi во Кина нудат производи со висок квалитет, добредојдени сте да купите директна висококвалитетна ротирачка композитна машина за дупчење со пет станици со три оски по добра цена. Ротационата машина за дупчење и тапкање со пет станици со три оски ZSK4116×3 на Yueli Automation Equipment е погодна за производство и преработка на производи од сериски врати со голема и средна големина. Машинскиот алат има мазен и дарежлив изглед, едноставно и интуитивно ракување, практично прилагодување и прифаќа CNC контрола, со повисок степен на автоматизација, добра доверливост и намален интензитет на работа за операторите. Може да го реализира работењето и управувањето со повеќе машини од страна на едно лице, и е идеална и ефикасна опрема за обработка против фаулирање.

Главна конфигурација:

Сериски број	Име на производ	Модел/спецификација	Количина	Бренд
1	база	Компоненти за заварување	1	Самопроизведено
2	Лежишта на главното вратило	JT6-YL92	6	Харбин
3	Дупчење и напаѓање моќна глава		1	нумеричка контрола
4	Моќна глава за дупчење	JT6-YL92	2	нумеричка контрола
5	Дискот за автоматска сегментација	5 работни станици	1	Јунтонг
6	Прицврстувач за работното парче	Пневматски	5
7	серво мотор	2,3 KW	1	Ксинџие
8		750 W	2	Ксинџие
9		1,2 KW	1	бидете отворени за навигација
10	електрични машини	3KW	1	Џинлинг
11		1,5 KW	1	Нуофан
12		750 W	1	Шенг Ксијанг
13	екран на допир	TG765S-XT	1	Ксинџие
14	Контактор	LC1N1801	1	Шнајдер
15	PLC контрола	XTM-60T	1	Ксинџие
16	Префрлување режим Напојување	PMT-24V150W2BA	1	Делта
17	Конвертор на фреквенција	3PH-380V	1	Лесен за возење
18	Електромагнетниот вентил	4V210-08	6	Јадек
19	Штит	Целосно затворен	1

Главни технички параметри

Сериски број	категорија	Спецификации на податоци	забелешки
1	Број на работни станици	5 луѓе
2	работна способност	Максималниот дијаметар на дупчење и тапкање на главата за напојување е 13	Челични компоненти
3	Точност на грамофонот за сегментирање	Излезната точност на разделувачот е ≤± 0,03	Референтна конфигурација Мотор RV75 0,75KW
4	Тип на држач за алат со вретено	JT6-ER20	Стандардна конфигурација
5	Параметри на вретеното	Максимални вртежи во минута 0-2000/мин	Прилагодлива брзина
6	Начин на вградување на рачката на ножот	Рачно затегнување на завртките
7	Метод на стегање на алатот	ER20 (8 до 14)	Стандардна конфигурација
8	Хоризонтална моќна глава	Пон. 4 #
9	Тип на држач за алат со вретено	Морс 4 # ER40 (3 до 30)
10	Параметри на вретеното	Максимални вртежи во минута 0-1500/мин	Прилагодлива брзина
11	Точност на работата	Точност на позиционирање на дупката од 0,05/повторена точност на позиционирање од 0,03
12	Притисок на работен извор на гас	5-6 kg/c㎡
13	Дијаметар на работната маса	680 мм
	Способност за напојување	Вкупна моќност 10,5KW
	Големина на машината	2070X1860X2100	референтни ресурси
	Тежина на машината	Околу 1600 кг	референтни ресурси

Структурата и перформансите на машинскиот алат

Ротационата машина за дупчење и тапкање со пет станици со три оски е заварена со челични делови и се третира со вештачко стареење. Има добра прецизност и стабилност. Целата машина е комбинирана структура, опремена со PLC систем и има силна мобилност.

1 моќна глава за дупчење и притискање, капацитет за дупчење: 16 mm за челични делови, 20 mm за алуминиумски делови, дупчење 100 спецификации, режим на напојување: серво напојување, еден главен мотор: 3KW, главата за напојување и дупката за обработка на делови може рачно да се прилагодат нагоре и надолу, пред прилагодување, олабавете ги двете завртки нагоре и спуштете ја долната површина, рачно тркало за да ја подигнете и спуштите главата за напојување и затегнете ги двете завртки откако ќе се намести главата за да спречи лизгачката глава сама од себе; 2 глави за моќност за дупчење: капацитет за дупчење: 13 мм за челични делови, 16 мм за алуминиумски делови, дупчење 80 спецификации, режим на напојување: серво напојување, еден главен мотор: 2,3 KW, главите за дупчење и притискање (JT16) се вертикално инсталирани, а централната висина на деловите може рачно да се прилагоди нагоре и надолу. Опремен со автоматска поделена плоча со пет станици за да се постигне позиционирање на пет станици, а секоја алатка може да се прилагоди напред, назад, лево и десно. Лесно се вчитува и растовара. Секое вретено има независна контрола и функции за рачно прилагодување. Вретените лежишта се сите Харбин лежишта; Наизменичното автоматско масло за подмачкување на системот за подмачкување, главата за напојување на дупчењето и главата за напојување со притискање имаат функции брзо напред, бавно напред, работа напред и брзо назад.

Процесен тек: стартувајте ја машината → рачно вчитајте го материјалот во положбата за полнење → свртете го грамофонот кон првата станица → три станици обработуваат дупчење и тапкање истовремено → рачно растоварување → влезете во вториот циклус.

Rotary Three-axis Five Station Drilling Composite Machine

Главната структура на машинскиот алат:

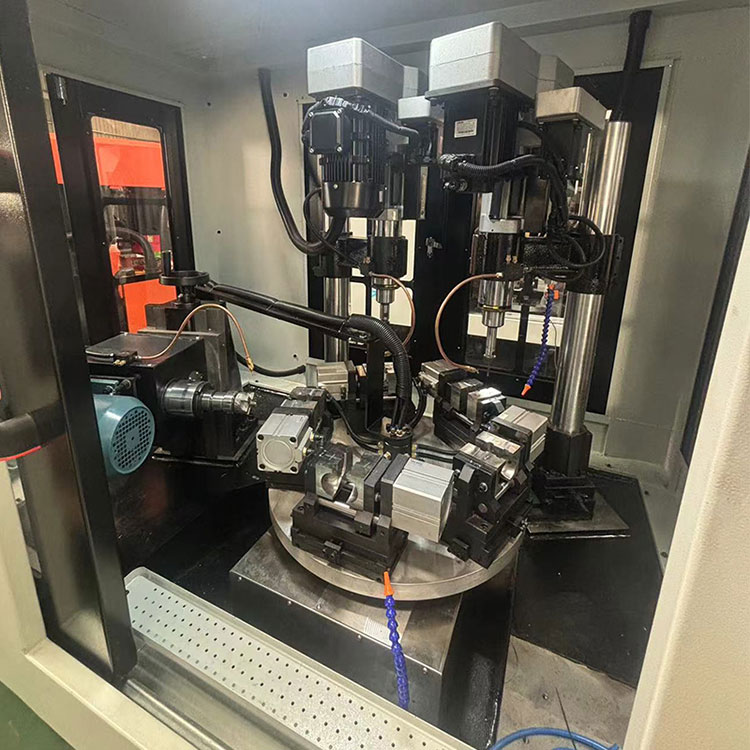

Распределба на главите на енергија: хоризонтална моќна глава за крајно лице за дупчење и глодање, една вертикална единица вретено за дупчење, две вертикални единици вретено за тапкање, автоматска сплитска плоча со пет станици, една основа; еден комплет систем за кола, пет комплети тела и еден комплет целосно затворена заштита од лим.
